US 6415599 B1, 09.07.2002. RU 2168047 C1, 27.05.2001. RU 2184260 C2, 27.06.2002. RU 2145670 C1, 20.02.2000. US 6375095 B1, 23.04.2002. US 4072372 A, 07.02.1978.
Имя заявителя:
Открытое акционерное общество "Научно-производственное объединение "Сатурн" (ОАО "НПО "Сатурн") (RU)
Изобретатели:
Пырков Сергей Николаевич (RU) Сладков Михаил Куприянович (RU) Марчуков Евгений Ювенальевич (RU)
Патентообладатели:
Открытое акционерное общество "Научно-производственное объединение "Сатурн" (ОАО "НПО "Сатурн") (RU)
Реферат

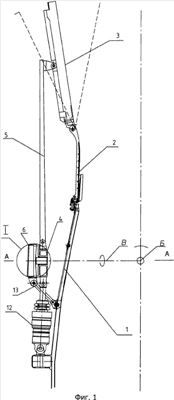

Реактивное сопло с управляемым вектором тяги относится к области авиадвигателестроения, а именно к конструкции сопел турбореактивных двигателей. Реактивное сопло с управляемым вектором тяги для турбореактивного двигателя содержит корпус, сходящиеся и расходящиеся створки и управляющее кольцо, соединенное тягами с расходящимися створками. На корпусе по периферии управляющего кольца установлено неподвижное кольцо, во внутренней поверхности которого выполнены два диаметрально противоположных паза. В каждом пазу неподвижного кольца размещены по два вкладыша, контактирующих друг с другом по цилиндрической поверхности. Ось цилиндрической поверхности расположена поперек продольной оси сопла, а каждый внутренний вкладыш соединен с управляющим кольцом цилиндрическими пальцами, расположенными вдоль оси, проходящей поперек его цилиндрической поверхности. Изобретение позволяет упростить конструкцию, обеспечить точность регулировки и повысить надежность работы реактивного сопла с управляемым вектором тяги. 3 ил.
