| РЕГУЛИРУЕМОЕ СОПЛО ГАЗОТУРБИННОГО ДВИГАТЕЛЯ |  |
Номер публикации патента: 2183282 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F02K001/12 | | Аналоги изобретения: | RU 2034167 C1, 30.04.1995. RU 2142571 C1, 10.12.1999. FR 2734323 A1, 22.11.1996. FR 2781523 A1. 21.01.2000. US 4215536 А, 05.08.1980. US 5577381 А, 26.11.1996. |
| Имя заявителя: | Федеральное государственное унитарное предприятие "Московское машиностроительное производственное предприятие "САЛЮТ" | | Изобретатели: | Заговалов Г.Б.
Ходырев В.В.
Чумаков А.Г.
Карпов В.Н. | | Патентообладатели: | Федеральное государственное унитарное предприятие "Московское машиностроительное производственное предприятие "САЛЮТ" |
Реферат | |

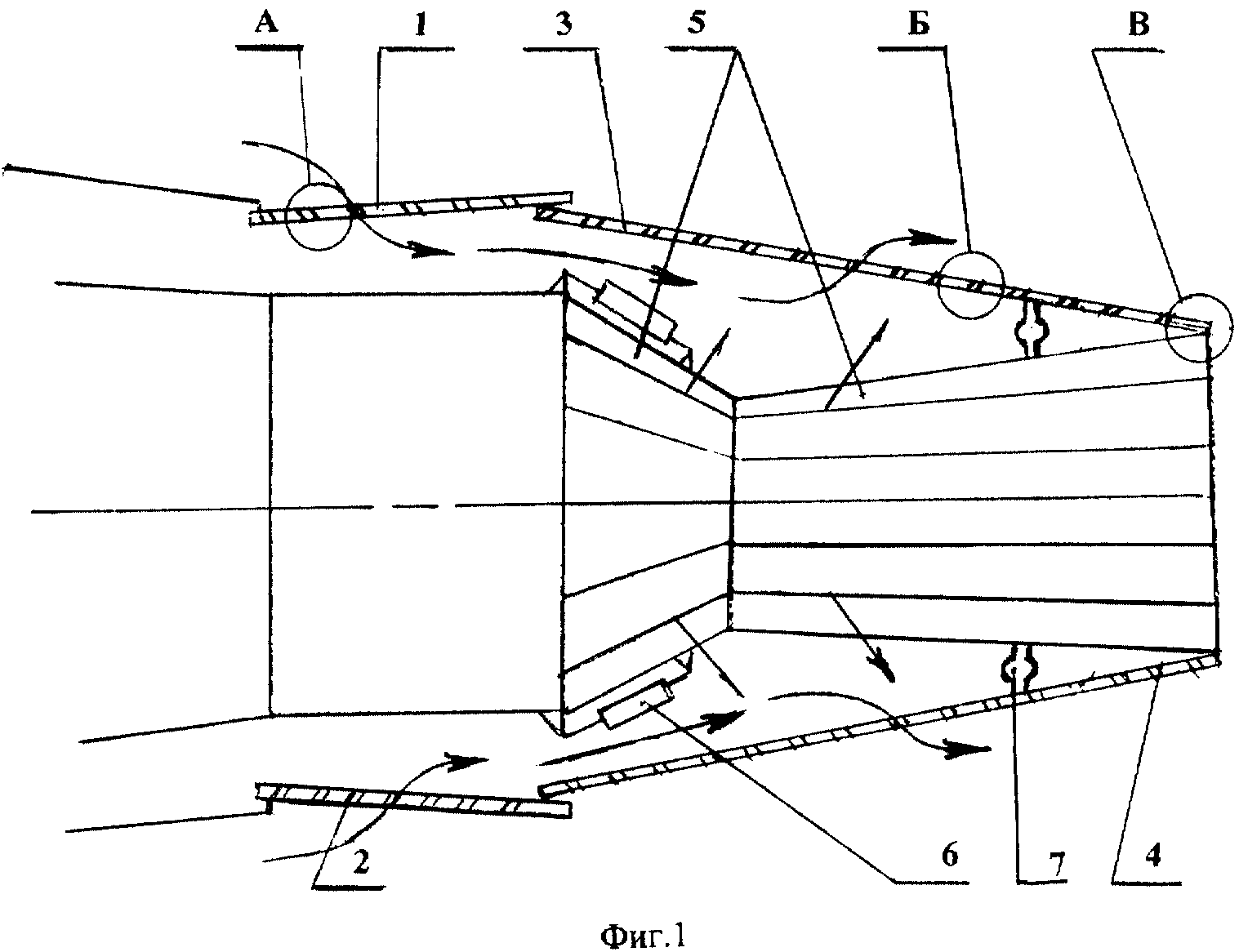

Регулируемое сопло газотурбинного двигателя содержит обтекатель, наружные и внутренние створки, соединенные друг с другом с возможностью их взаимного углового перемещения. В наружных створках и в обтекателе выполнены отверстия, каждое из которых имеет максимальный размер, составляющий не более 0,5 от толщины, соответственно, наружной створки и обтекателя. Оси отверстий в наружных створках могут быть расположены под острым либо под тупым углом к продольной оси сопла по направлению к выходному сечению сопла. Наружные и внутренние створки соединены между собой со стороны выходного сечения сопла упругой пластиной или шарнирно с уплотнением, расположенным между створками. Предложенное изобретение решает задачу повышения надежности работы сопла путем улучшения вентиляции межстворочного пространства и уменьшения температуры деталей сопла. 3 з.п. ф-лы, 5 ил.
|
