| ПОЛОЕ СОПЛОВОЕ ПРИВОДНОЕ КОЛЬЦО |  |
Номер публикации патента: 2171905 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F02K001/15 | | Аналоги изобретения: | EP 0512833 B1, 11.11.1992. US 5222360 A, 29.06.1993. US 5239815 A, 31.08.1993. US 4456178 A, 26.06.1984. RU 94011880 A1, 10.12.1995. SU 85417 A, 08.06.1964. |
| Имя заявителя: | ДЖЕНЕРАЛ ЭЛЕКТРИК КОМПАНИ (US) | | Изобретатели: | ОСДЕНМУР Роберт Майкл (US)
ВЕЙКМАН Томас Джордж (US) | | Патентообладатели: | ДЖЕНЕРАЛ ЭЛЕКТРИК КОМПАНИ (US) | | Патентный поверенный: | Томская Елена Владимировна |
Реферат | |

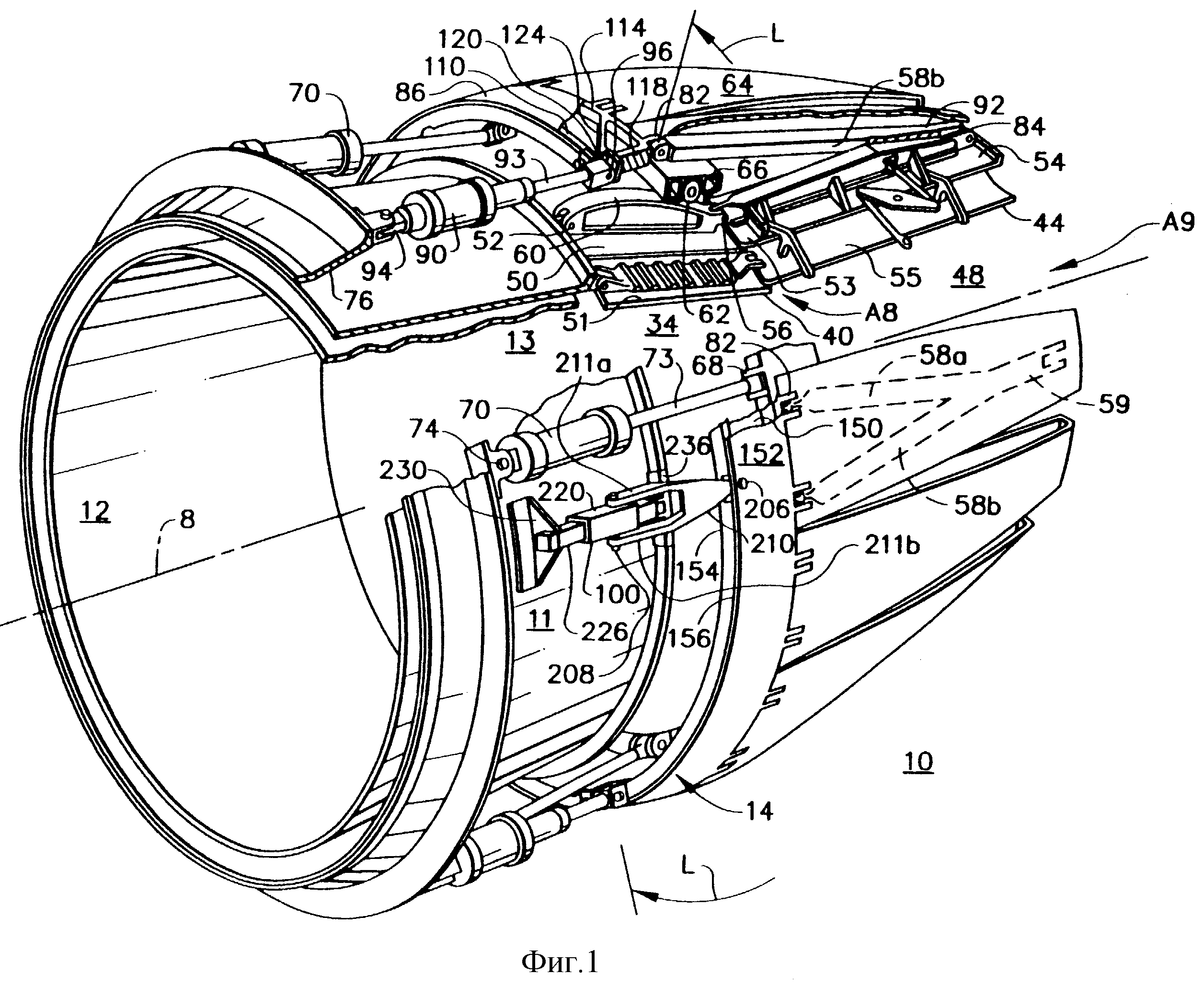

Полое сопловое приводное кольцо предназначено для осесимметричных регулируемых сопел. Полое приводное кольцо служит для приведения в действие заслонок сопла газотурбинного двигателя летательного аппарата посредством передачи приводных нагрузок от небольшого количества исполнительных механизмов к большему количеству поворотных расширяющихся заслоночных элементов сопла. Приводное кольцо имеет по существу полую кольцевую конструкцию, включающую аксиально расположенные на расстоянии переднюю и заднюю стенки, соединительные стойки, аксиально проходящие между передней и задней стенками и конструктивно соединяющие их вместе, и кольцевые жесткие средства для уменьшения эффективной кольцевой длины (L) на изгиб и кручение, по меньшей мере, одной из передней и задней стенок между соединительными стойками. Жесткие средства предусмотрены для распределения нагрузок наружу, передаваемых от соединительных стоек к одной из передней и задней стенкам с использованием конструкционных траверс, проходящих диагонально между соединительными стойками и одной из передней и задней стенок. 9 з.п. ф-лы, 5 ил.
|
