УСТРОЙСТВО РЕВЕРСИРОВАНИЯ ТЯГИ ТУРБОРЕАКТИВНОГО ДВИГАТЕЛЯ СО СТВОРКАМИ, ОБРАЗУЮЩИМИ КОВШИ, СВЯЗАННЫЕ С ПОДВИЖНЫМ ДЕФЛЕКТОРОМ | |
Номер публикации патента: 2162538 | |
Редакция МПК: | 7 | Основные коды МПК: | F02K001/70 | Аналоги изобретения: | US 3601992 A, 31.08.1971. EP 0771945 A, 07.05.1997. US 5003770 A, 02.04.1991. RU 2044912 C1, 27.09.1995. SU 812950 A, 15.03.1991. |
Имя заявителя: | ИСПАНО-СЮИЗА АЭРОСТРЮКТЮР (FR) | Изобретатели: | ГОНИДЕК Патрик (FR) ПОРТАЛЬ Жан Фабрис Марсель (FR) СТЮДЕР Винсен Жозеф Родольф (FR) ВОШЕЛЬ Ги Бернар (FR) | Патентообладатели: | ИСПАНО-СЮИЗА АЭРОСТРЮКТЮР (FR) | Номер конвенционной заявки: | 9706943 | Страна приоритета: | FR |
Реферат | |

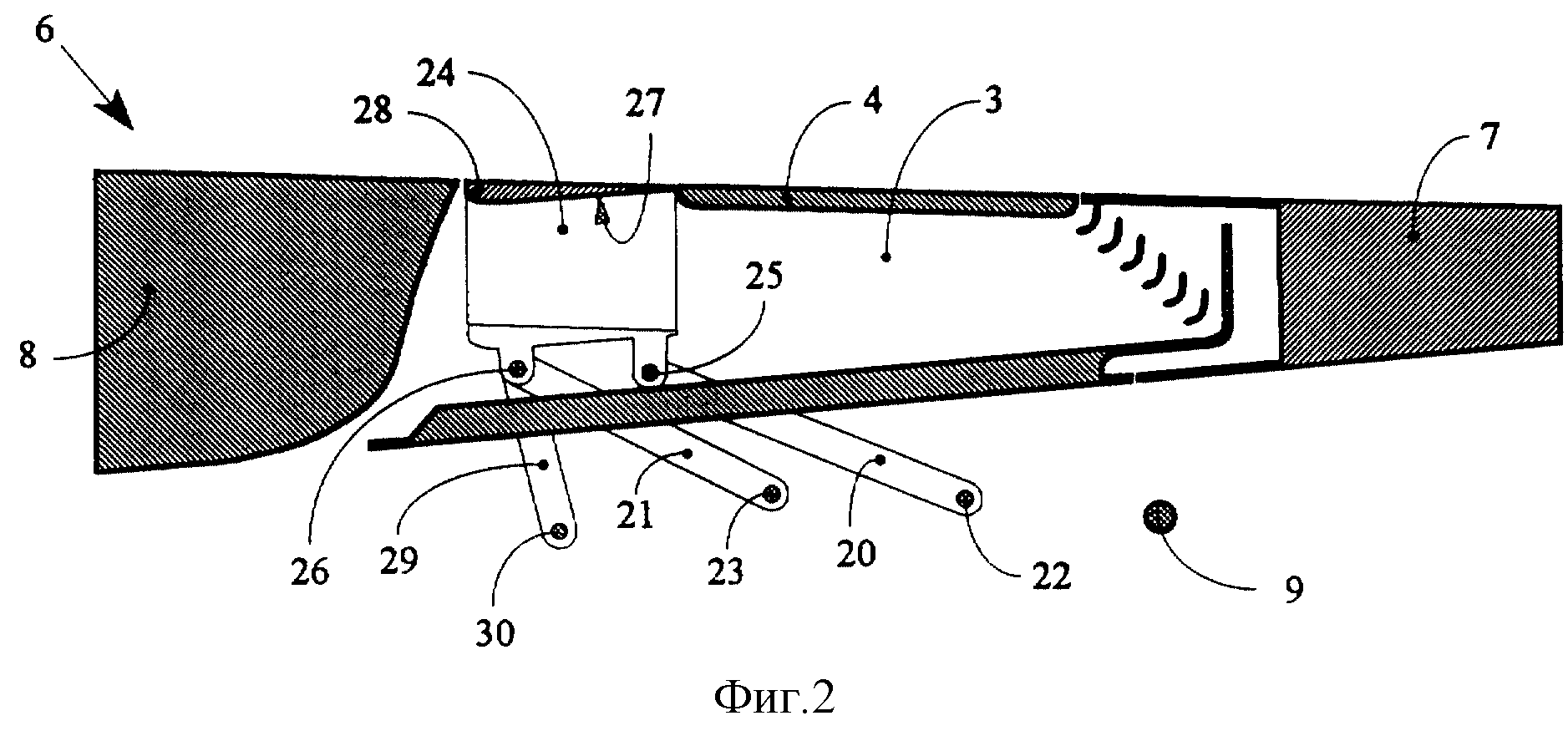

Изобретение относится к авиадвигателестроению. Устройство реверсирования тяги двухконтурного турбореактивного двигателя содержит полые поворотные створки (3), интегрированные при функционировании этого устройства в режиме прямой тяги в наружный обтекатель гондолы двигателя и образующие при функционировании этого устройства в режиме реверсирования тяги препятствия отклонения газового потока, представляя собой ковши. Подвижный дефлектор (24) связан с каждой поворотной створкой (3). При открытии поворотной створки (3) подвижный дефлектор (24) устанавливается над внешней поверхностью наружной панели (4) створки (3) таким образом, чтобы исключить взаимодействие между газовым потоком, выбрасываемым из внутренней полости поворотной створки (3), и газовым потоком, отклоняемым наружной поверхностью этой створки (3). Изобретение позволяет обеспечить улучшение аэродинамических характеристик поворотных створок. 1 с. и 13 з.п.ф-лы, 12 ил.
|
