УСТРОЙСТВО РЕВЕРСИРОВАНИЯ ТЯГИ ТУРБОРЕАКТИВНОГО ДВИГАТЕЛЯ СО СТВОРКАМИ, ОБРАЗУЮЩИМИ КОВШИ, СВЯЗАННЫЕ С ПЕРЕДНИМ ПО ПОТОКУ ПОДВИЖНЫМ ОБТЕКАТЕЛЕМ | |
Номер публикации патента: 2162537 | |
Редакция МПК: | 7 | Основные коды МПК: | F02K001/70 | Аналоги изобретения: | US 3601992 A, 31.08.1971. EP 0771945 A, 07.05.1997. US 5003770 A, 02.04.1991. RU 2044912 C1, 27.09.1995. SU 812950 A, 15.03.1981. |
Имя заявителя: | ИСПАНО-СЮИЗА АЭРОСТРЮКТЮР (FR) | Изобретатели: | ГОНИДЕК Патрик (FR) ПОРТАЛЬ Жан Фабрис Марсель (FR) СТЮДЕР Винсен Жозеф Родольф (FR) ВОШЕЛЬ Ги Бернар (FR) | Патентообладатели: | ИСПАНО-СЮИЗА АЭРОСТРЮКТЮР (FR) | Номер конвенционной заявки: | 9706941 | Страна приоритета: | FR |
Реферат | |

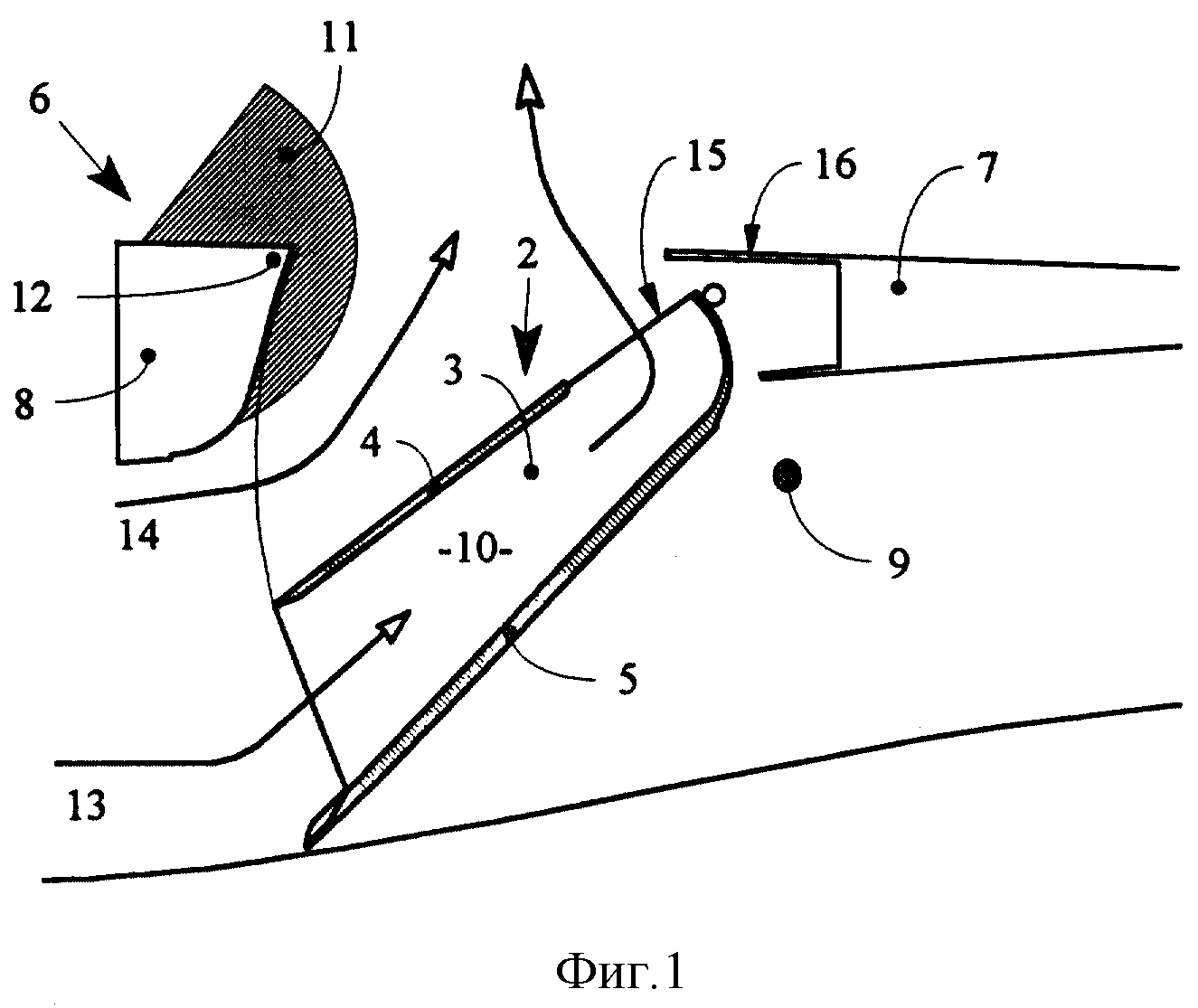

Изобретение относится к авиадвигателестроению. Устройство реверсирования тяги двухконтурного турбореактивного двигателя содержит полые поворотные створки (3), интегрированные при функционировании устройства в режиме прямой тяги в наружный обтекатель гондолы двигателя и образующие при функционировании устройства в режиме реверсирования тяги препятствия отклонения газового потока, образуя ковши. Подвижная часть, образующая обтекатель (23), располагается при функционировании устройства в режиме прямой тяги между передней по потоку кромкой поворотной створки (3) и передней по потоку неподвижной конструкцией (6), перекрывая заднюю по потоку часть конструкции передней рамы (8). Этот передний по потоку обтекатель (23) шарнирно закреплен на неподвижной конструкции устройства и связан со средствами управления перемещениями. При функционировании устройства в режиме реверсирования тяги этот обтекатель открывает заднюю по потоку часть конструкции передней рамы (8), которая обладает аэродинамической поверхностью ориентирования реверсируемого газового потока. Изобретение позволяет обеспечить улучшение аэродинамических характеристик поворотных створок. 11 з.п.ф-лы, 14 ил.
|
