RU 53380 U1, 10.05.2006. SU 1327795 A3, 30.07.1987. FR 2489360 A1, 05.03.1982. GB 2150590 A, 03.07.1985.
Имя заявителя:
Общество с ограниченной ответственностью "Экологические системы" (RU)
Изобретатели:
Дударев Степан Юрьевич (RU) Целиков Виктор Викторович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Экологические системы" (RU)
Реферат

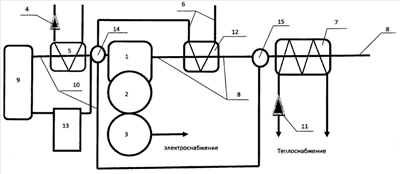

Изобретение относится к энергетике. Многотопливный автономный источник тепловой и электрической энергии включает в себя двигатель Стирлинга с электрогенератором, систему охлаждения двигателя Стирлинга, систему внешнего теплоснабжения с теплообменником-утилизатором теплоты отработанных газов и насосом, магистраль отработанных газов, газогенератор, магистраль генераторного газа и кислородный концентратор. Система охлаждения двигателя Стирлинга имеет в своем составе насос и теплообменник-охладитель, через который проходит магистраль подачи воздуха. Газогенератор обеспечивает производство генераторного газа из различных видов топлива. Магистраль генераторного газа соединяет газогенератор с камерой сгорания двигателя Стирлинга. Насос в системе внешнего теплоснабжения обеспечивает движение теплоносителя через теплообменник-утилизатор теплоты отработанных газов. Кислородный концентратор оснащен регулирующей арматурой и связан, с одной стороны, с камерой газификации газогенератора, а с другой стороны, через дополнительную регулирующую арматуру с магистралью генераторного газа. На магистрали отработанных газов установлен теплообменник предварительного подогрева воздуха. Техническим результатом является повышение кпд и сокращение выбросов в атмосферу. 1 з.п. ф-лы, 1 ил.
