DE 4317690 A1, 11.11.1993. RU 2117802 С1, 20.08.1998. RU 2255235 C1, 27.06.2005. RU 2258824 C2, 20.08.2005. US 3488945 А, 13.01.1970. DE 2159274 A1, 07.06.1973.
Имя заявителя:
Андреев Юрий Петрович (RU)
Изобретатели:
Андреев Юрий Петрович (RU)
Патентообладатели:
Андреев Юрий Петрович (RU)
Реферат

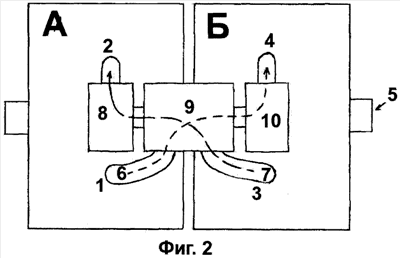

Изобретение относится к двигателестроению. Роторный двигатель внешнего сгорания состоит из ротора, лопаток, не менее двух корпусов, уплотняющих элементов и двух секций: горячей и холодной. Роторы секций жестко закреплены на одном валу. Ротор горячей секции длиннее, чем ротор холодной секции. Рабочая площадь лопатки и объем полости больше у горячей секции. Двигатель содержит входное окно холодной секции, выходное окно холодной секции, входное окно горячей секции и выходное окно горячей секции. Полости горячей и холодной секций соединены между собой посредством двух труб, одна из которых проходит через полость охлаждения, другая через полость нагревания, и обе пересекают полость регенерации. На пути от полости регенерации к холодной секции установлен клапан. Части лопатки находятся по разные стороны оси вращения. Каждая лопатка полностью выдвинута и неподвижна относительно ротора при вращении в момент, когда расстояние между противоположными стенками равно длине лопатки. Изобретение направлено на повышение КПД. 6 ил.
