ДВУХТАКТНЫЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ

Номер публикации патента: 2173395

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  99121248/06		Получить полное описание патента

Реферат

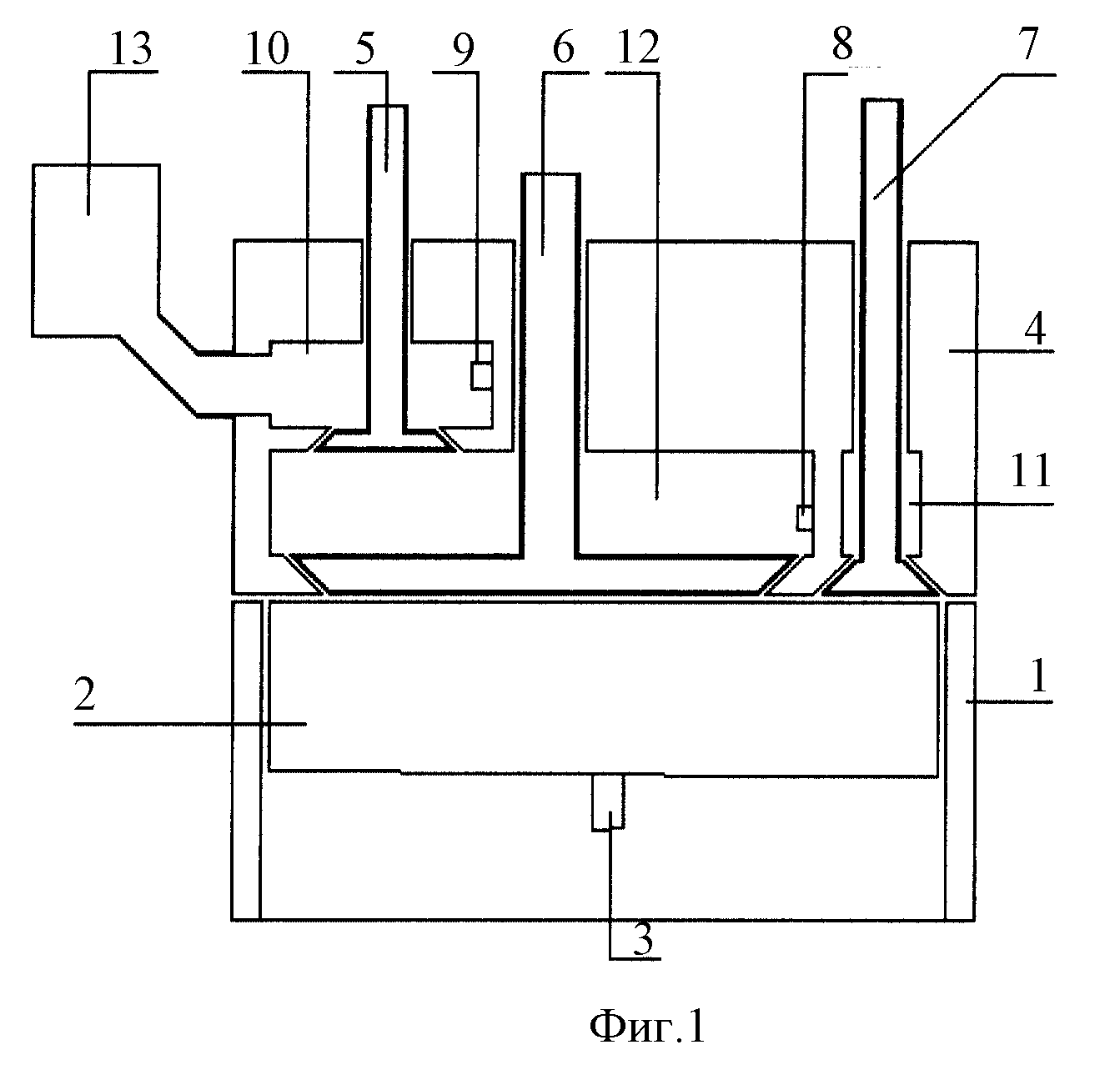

Изобретение относится к поршневым двигателям внутреннего сгорания. Двухтактный двигатель внутреннего сгорания содержит картер, цилиндр, коленчатый вал, шатун, поршень, головку блока, выхлопной клапан, а также содержащуюся в головке блока и соединенную с рабочей полостью цилиндра перепускным отверстием камеру сгорания, в которой имеются перепускной и впускной клапаны. Нагнетательная камера соединена с камерой сгорания впускным отверстием и с ротором-нагнетателем воздуха (рабочей смеси). В камере сгорания установлен датчик давления сжатия. Ротор-нагнетатель создает в нагнетательной камере заданную величину давления сжатия, по сигналу датчика давления приводится в действие коленчатый вал. На такте выхлопа перепускной клапан закрыт, впускной и выхлопной клапаны открыты, при подходе поршня к ВМТ (верхней мертвой точке) одновременно с закрытием выхлопного и впускного клапанов открывается перепускной клапан. При положении поршня в ВМТ выхлопной клапан и впускной клапан закрыты, перепускной клапан открыт, в камеру сгорания впрыскивается топливо, подается искра, происходит рабочий такт. При положении поршня в НМТ (нижней мертвой точке) перепускной клапан закрыт, впускной клапан и выхлопной клапаны открыты. Выходная мощность двигателя регулируется путем изменения объема камеры сгорания поршнем для изменения объема камеры сгорания. Технический результат заключается в снижении размеров и массы двигателя и в повышении коэффициента полезного действия. 2 з.п.ф-лы, 3 ил.
