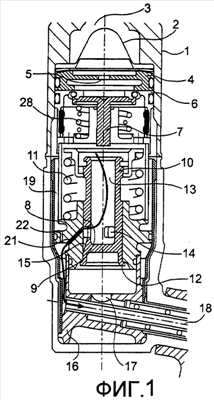

Двухступенчатая топливная форсунка содержит два расположенных один за другим клапана, которые устанавливаются по отдельности в закрытые положения, два маршрута доставки топлива, внутренний корпус. Один из этих клапанов, называемый первичным клапаном, установлен на первичном маршруте перемещения топлива, а второй клапан, называемый вторичным, расположен на вторичном маршруте движения топлива. Один из маршрутов доставки топлива называется первичным маршрутом, а второй - вторичным маршрутом. Вторичный маршрут заканчивается за первичным клапаном. Во внутреннем корпусе скользит вторичный клапан, и внутренний корпус ограничивает собой первичный маршрут. Вторичный маршрут проходит через центральное отверстие вторичного клапана. По меньшей мере, одна щель пересекает в радиальном направлении вторичный клапан на участке между его периферией и центральным отверстием. Двухступенчатая топливная форсунка содержит, по меньшей мере, одно отверстие, пересекающее внутренний корпус на участке между первичным маршрутом движения топлива и вторичным клапаном и соединяющееся с щелью, в случае нахождения вторичного клапана (10) в закрытом положении. Изобретение направлено реконструировать существующие форсунки, вместо того, чтобы их конструировать заново. 3 н. и 2 з.п. ф-лы, 3 ил.
