RU 2343297 С1, 10.01.2009. US 3589379 А, 29.06.1971. US 5116251 А, 26.05.1992. RU 2171211 С2, 27.07.2001. RU 2182670 С2, 20.05.2002. US 5967169 А, 19.10.1999.
Имя заявителя:
Открытое акционерное общество "ОКБ Сухого" (RU), Открытое акционерное общество "АВИАЦИОННАЯ ХОЛДИНГОВАЯ КОМПАНИЯ "СУХОЙ" (RU)
Изобретатели:
Давиденко Александр Николаевич (RU) Стрелец Михаил Юрьевич (RU) Рунишев Владимир Александрович (RU) Бибиков Сергей Юрьевич (RU) Полякова Наталья Борисовна (RU) Андреев Роман Викторович (RU) Смирнов Александр Алексеевич (RU) Асташкин Алексей Владимирович (RU) Суцкевер Анатолий Исаакович (RU) Косицин Александр Анатольевич (RU)
Патентообладатели:
Открытое акционерное общество "ОКБ Сухого" (RU) Открытое акционерное общество "АВИАЦИОННАЯ ХОЛДИНГОВАЯ КОМПАНИЯ "СУХОЙ" (RU)
Реферат

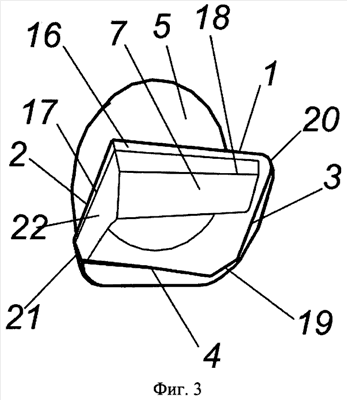

Изобретение относится к авиационной технике, а именно к воздухозаборникам силовых установок сверхзвуковых самолетов. При регулировании сверхзвукового воздухозаборника изменяют площадь горла и положение скачков уплотнения путем одновременного поворота передней регулируемой панели и задней регулируемой панели. Ось поворота передней регулируемой панели совпадает с линией пересечения первой и второй ступени одного из стреловидных клиньев, не перпендикулярной набегающему потоку. Ось поворота задней регулируемой панели расположена в зоне задней кромки задней регулируемой панели и ориентирована из условия наличия точки пересечения с осью поворота передней регулируемой панели. При повороте передней и задней регулируемых панелей их боковые кромки перемещаются относительно спрофилированных боковых поверхностей канала без образования щелей между ними. Изобретение позволяет повысить газодинамические характеристики воздухозаборника, а также снизить его радиолокационную заметность. 3 з.п. ф-лы, 8 ил.
