ДВУХКОНТУРНЫЙ ГАЗОТУРБИННЫЙ ДВИГАТЕЛЬ

Номер публикации патента: 2459967

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011112841/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F02C007/18
Аналоги изобретения: RU 2200859 С2, 20.03.2003. RU 2236609 C1, 20.09.2004. RU 2159335 C1, 20.11.2000. RU 2377091 C1, 20.02.2009. RU 2143874 C1, 27.12.1994. GB 1378127 A, 13.03.1974. US 6050079 A, 18.04.2000.

Имя заявителя: Открытое акционерное общество "Научно-производственное объединение "Сатурн" (ОАО "НПО "Сатурн") (RU)
Изобретатели: Канахин Юрий Александрович (RU)
Кирюхин Владимир Валентинович (RU)
Марчуков Евгений Ювенальевич (RU)
Стародумова Ирина Михайловна (RU)
Патентообладатели: Открытое акционерное общество "Научно-производственное объединение "Сатурн" (ОАО "НПО "Сатурн") (RU)

Реферат

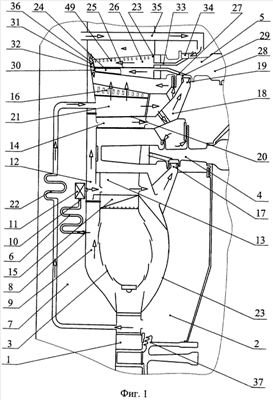

Двухконтурный газотурбинный двигатель содержит компрессор с думисной полостью, камеру сгорания, турбину высокого и низкого давления, теплообменник. Теплообменник размещен в наружном контуре, вход которого сообщен со вторичной зоной камеры сгорания, а выход через управляющие клапаны с воздушным коллектором, соединенным с транзитными полостями лопаток соплового аппарата турбины высокого и низкого давлений. Транзитные полости лопаток соплового аппарата турбины высокого давления сообщены с аппаратом закрутки турбины высокого давления. Наружный контур сообщен через вращающийся направляющий аппарат и каналы в диске ротора турбины низкого давления с внутренними полостями охлаждаемых рабочих лопаток турбины низкого давления, выход из которых сообщен через окна на бандажной полке, выполненные за радиальным зубом на ней, с проточной частью турбины. Часть внутренней полости каждой рабочей лопатки турбины низкого давления, примыкающей к входной кромке, отделена перегородкой от остальной полости рабочей лопатки и сообщена с одной стороны через дополнительные каналы в диске ротора турбины низкого давления, аппарат закрутки турбины низкого давления и дополнительный коллектор с транзитной полостью лопаток соплового аппарата турбины низкого давления, размещенной со стороны их входных кромок. В каждой лопатке соплового аппарата турбины низкого давления транзитная полость отделена перегородкой от остальной части внутренней полости и через дополнительный теплообменник, установленный в наружном контуре, соединена с думисной полостью компрессора с другой стороны. Внутренняя полость каждой рабочей лопатки турбины низкого давления, примыкающей к входной кромке, через окна, выполненные на бандажной полке рабочей лопатки турбины низкого давления перед радиальным зубом, сообщена с проточной частью турбины. Изобретение увеличивает располагаемый перепад давлений охлаждающего воздуха турбины низкого давления, что повышает эффективность охлаждения. 6 з.п. ф-лы, 6 ил.
