US 5555721 А, 17.09.1996. WO 03/098020 A2, 27.11.2003. US 6257834 B1, 10.07.2001. US 4277222 A, 07.07.2001. RU 2130124 C1, 10.05.1999. SU 556221 A, 30.04.1977.

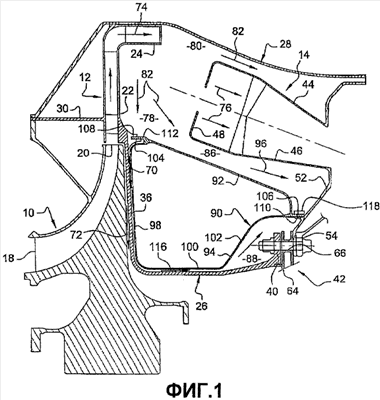

Система вентиляции стенки камеры сгорания в газотурбинном двигателе, содержащем центробежный компрессор, питающий через диффузор кольцевую камеру сгорания, имеет кольцевой отсек, расположенный в осевом направлении от диффузора до зоны, соседней с выходом камеры сгорания и с задним концом фланца диффузора. Кольцевой фланец диффузора выполнен по существу L-образного сечения, расположен сзади и вдоль крыльчатки центробежного компрессора и образует радиальный кольцевой канал для воздушного потока, сообщающийся своим радиально наружным концом с выходом компрессора. Кольцевой отсек расположен радиально между камерой сгорания и фланцем диффузора. При этом отсек содержит радиально наружную кольцевую стенку для направления воздушного потока, выходящего из диффузора, вдоль радиально внутренней стенки камеры сгорания, и радиально внутреннюю кольцевую стенку, ограничивающую вместе с фланцем диффузора кольцевой проход для воздуха, выходящего из диффузора. Изобретение направлено на улучшение характеристик системы вентиляции стенки камеры сгорания, повышение эффективности работы газотурбинного двигателя. 3 н. и 11 з.п. ф-лы, 2 ил.
