Открытое акционерное общество "АВИАДВИГАТЕЛЬ" (RU)
Изобретатели:
Кузнецов Валерий Алексеевич (RU)
Патентообладатели:
Открытое акционерное общество "АВИАДВИГАТЕЛЬ" (RU)
Реферат

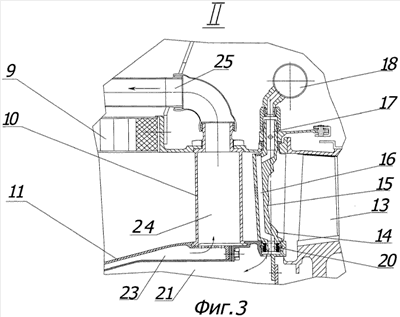

Газотурбинный двигатель с задним расположением винтовентилятора содержит установленный на входе в компрессор газогенератора обтекатель втулки компрессора, соединенный входными стойками с воздухозаборником и далее - с мотогондолой. Обтекатель втулки компрессора и воздухозаборник выполнены с кольцевыми щелевыми полостями вдоль поверхностей, обтекаемых атмосферным воздухом. Между стойками и ротором компрессора установлен обогреваемый поворотный входной направляющий аппарат. Внутренние полости в лопатках входного направляющего аппарата через внешние цапфы лопаток на входе соединены с промежуточной ступенью компрессора, а на выходе через внутренние цапфы лопаток и промежуточную полость - с щелевой кольцевой полостью обтекателя втулки компрессора, которая через полые входные стойки соединена со щелевой полостью воздухозаборника, соединенной на выходе с атмосферой. Изобретение направлено на повышение надежности газотурбинного двигателя за счет исключения обледенения входного обтекателя втулки компрессора, входных стоек и воздухозаборника при минимальном расходе подогревающего воздуха, отбираемого от компрессора. 5 ил.
