ЕР 0918150 A1, 26.05.1999. GB 2220719 A, 17.05.1990. US 3396992 A, 13.08.1968. RU 2196925 С1, 20.01.2003. RU 2203432 С2, 27.04.2003.
Имя заявителя:
ЭРБЮС ФРАНС (FR)
Изобретатели:
ПОРТ Ален (FR)
Патентообладатели:
ЭРБЮС ФРАНС (FR)
Приоритетные данные:
27.03.2006 FR 0602624
Реферат

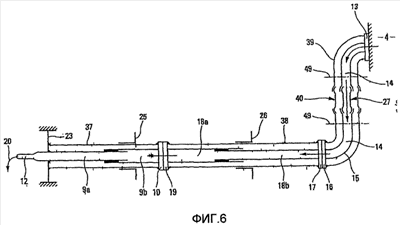

Изобретение относится к устранению обледенения обтекателей воздухозаборников газотурбинных двигателей, в частности, летательных аппаратов. Противообледенительная система содержит инжектор, средства для отбора сжатого горячего воздуха, контур циркуляции горячего воздуха для подачи сжатого горячего воздуха из средств отбора до инжектора и средства фиксации, расположенные в районе инжектора и предназначенные для фиксации продольного отвода к обтекателю воздухозаборника. Контур циркуляции горячего воздуха содержит два отвода, образующие прямоугольную конструкцию, поперечный отвод, конец которого жестко соединен с упомянутыми средствами отбора, и продольный отвод, который расположен сбоку относительно упомянутого газотурбинного двигателя и конец которого соединен с инжектором. На одном из отводов контура циркуляции горячего воздуха установлено герметичное шарнирное устройство. Герметичное шарнирное устройство содержит два взаимно закрепленных шаровых шарнира, разнесенных вдоль упомянутого отвода контура циркуляции горячего воздуха. Достигается улучшение компенсации температурных расширений противообледенительной системы. 8 з.п. ф-лы, 9 ил.
