Открытое акционерное общество "АВИАДВИГАТЕЛЬ" (RU)
Изобретатели:
Кузнецов Валерий Алексеевич (RU)
Патентообладатели:
Открытое акционерное общество "АВИАДВИГАТЕЛЬ" (RU)
Реферат

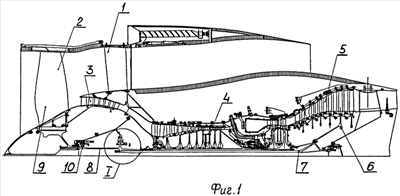

Изобретение относится к двухконтурным газотурбинным двигателям высокой и сверхвысокой степени двухконтурности авиационного применения. Технический результат заключается в повышении надежности и в снижении веса газотурбинного двигателя путем повышения несущей способности шарикового радиально-упорного подшипника и исключения обрыва вала вентилятора в случае поломки указанного шарикоподшипника. Вал вентилятора установлен на переднем радиальном роликовом подшипнике и на заднем радиально-упорном шарикоподшипнике, который размещен на Т-образном в поперечном сечении выносном фланце и зафиксирован в осевом направлении установленной со стороны турбины низкого давления гайкой крепления внутреннего кольца шарикоподшипника. Т-образный фланец выполнен за одно целое с валом вентилятора, состоит из горизонтальной и радиальной частей. Радиальная часть фланца размещена под осью симметрии тел качения шарикоподшипника. С внутренней стороны горизонтальной части фланца, под последними витками резьбы гайки выполнено кольцевое, направленное к оси газотурбинного двигателя ребро, образующее совместно с радиальной частью фланца полость для равномерного распределения в окружном направлении масла, поступающего из масляного жиклера. 2 ил.
