RU 2190772 С2, 10.10.2002. US 3418808 А, 31.12.1968. GB 777694 А, 26.06.1957. RU 2300652 С2, 10.06.2007. US 6151882 А, 28.11.2000. US 4817892 А, 04.04.1989. SU 352574 A1, 27.11.2005. GB 919113 A, 20.02.1963.
Имя заявителя:
Письменный Владимир Леонидович (RU)
Изобретатели:
Письменный Владимир Леонидович (RU)
Патентообладатели:
Письменный Владимир Леонидович (RU)
Реферат

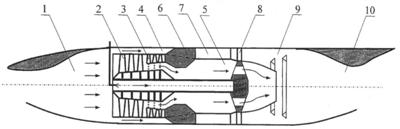

Трехконтурный турбоэжекторный двигатель содержит входное устройство, компрессор, основную камеру сгорания, турбину, газовый эжектор. Канал высокого давления эжектора с одной стороны соединен с компрессором через основную камеру сгорания, а с другой - с турбиной через камеру смешения. Канал низкого давления эжектора с одной стороны соединен с атмосферой через входное устройство, а с другой - с турбиной через камеру смешения, форсажную камеру, выходное устройство. Перед компрессором установлен вентилятор, часть воздуха которого из-за последней ступени перепускается в форсажную камеру через канал (третий контур), расположенный во внутренних полостях: компрессора, основной камеры сгорания, камеры смешения, турбины. При суммарной степени повышения давления в условиях взлета 3,5÷4,0 степень повышения давления в вентиляторе равна степени повышения давления в компрессоре. Перепуск воздуха позволяет повысить лобовую тягу и степень форсирования турбоэжекторного двигателя, а также улучшить его охлаждение. 1 з.п. ф-лы, 1 ил.
