ЕР 1251257 А1, 23.10.2002. ЕР 0178144 A1, 16.04.1986. GB 2259679 A, 24.03.1993. ЕР 0205283 A, 17.12.1986. US 4482114 A, 13.11.1984. SU 1475257 A1, 24.07.1999. SU 1739065 A1, 07.06.1992.
Имя заявителя:
ЭРБЮС ФРАНС (FR)
Изобретатели:
ПОРТ Ален (FR)
Патентообладатели:
ЭРБЮС ФРАНС (FR)
Приоритетные данные:
21.06.2005 FR 0506264
Реферат

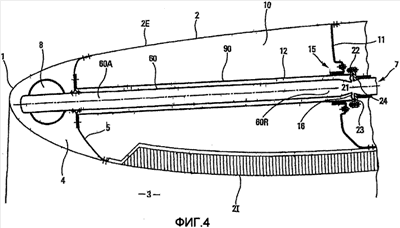

Противообледенительная система для передней кромки обтекателя переднего воздухозаборника газотурбинного двигателя, в частности для самолета, в котором указанная передняя кромка является полой и ограничивает кольцевую камеру, закрытую первой внутренней перегородкой, содержит подающий воздуховод для подачи сжатого горячего воздуха, обеспечивающий присоединение на его заднем конце, противоположном передней кромке, к контуру сжатого горячего воздуха, а на его переднем конце по направлению к передней кромке к инжектору, впрыскивающему сжатый горячий воздух в кольцевую камеру передней кромки. Подающий воздуховод проходит через отсек обтекателя переднего воздухозаборника, который ограничен спереди первой внутренней перегородкой и сзади второй внутренней перегородкой. Внутренняя защитная оболочка расположена в отсеке и ограничивает изолированный объем, заключающий в себе подающий воздуховод. Подающий воздуховод и защитная оболочка являются жесткими в продольном направлении. С одной стороны, подающий воздуховод и защитная оболочка жестко прикреплены к одной из указанных перегородок. С другой стороны, защитная оболочка имеет возможность скользить относительно подшипника скольжения, установленного в другой перегородке. Подающий воздуховод соединен с защитной оболочкой посредством эластичной стенки, которая покрывает указанный изолированный объем и позволяет относительные продольные перемещения между указанным подающим воздуховодом и защитной оболочкой. Изобретение позволяет избежать деформации перегородок без применения при этом элементов жесткости для указанных перегородок. 10 з.п. ф-лы, 8 ил.
