US 3947163 А, 30.03.1976. SU 1567804 A1, 30.05.1990. GB 427475 A, 15.04.1935. SE 89284 A, 19.05.1937. US 1892217 A, 27.12.1932.
Имя заявителя:
ДЖЕНЕРАЛ ЭЛЕКТРИК КОМПАНИ (US)
Изобретатели:
МЮРРОУ Курт Дэвид (US) ГРИФФИН Роллин Джордж (US) ФАКУНЛЕ Оладапо (US)
Патентообладатели:
ДЖЕНЕРАЛ ЭЛЕКТРИК КОМПАНИ (US)
Приоритетные данные:
02.02.2006 US 11/345,760
Реферат

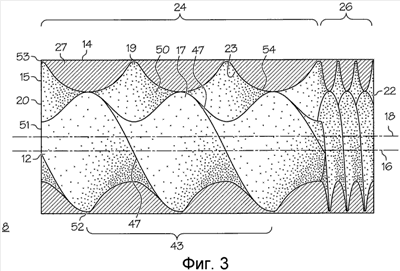

Изобретение относится к осевым компрессорам непрерывного действия. Осевой объемный компрессор 8 имеет вход 20, отстоящий по оси от выхода 22 и расположенный выше по потоку от него. Компрессор 8 имеет непрерывный осевой поток от входа 20 через выход 22. Внутренний и внешний корпуса 12, 14 имеют смещенные относительно друг друга внутреннюю и внешнюю оси 16, 18, последовательно проходящие от входа 20 к выходу 22 через первый и второй участки 24, 26 узла 15 компрессора в направлении вниз по потоку. По меньшей мере, один из корпусов выполнен с возможностью вращения вокруг своей оси. Внутренний и внешний корпуса имеют перемежающиеся внутренние и внешние винтовые лопасти 17, 27, вращающиеся вокруг внутренней и внешней осей 16, 18, соответственно. Внутренние и внешние винтовые лопасти 17, 27 проходят по радиусу наружу и внутрь, соответственно. Винтовые лопасти имеют первый и второй углы скручивания на первом и втором участках 24, 26, соответственно. Первые углы скручивания меньше вторых углов скручивания. Двигатель, содержащий компрессор, имеет в последовательности вниз по потоку от компрессора 8 камеру сгорания турбину высокого давления, соединенную с возможностью привода от компрессора с помощью вала высокого давления. Изобретение направлено на создание легких, компактных и высокоэффективных осевых компрессоров. 2 н. и 17 з.п. ф-лы, 11 ил.
