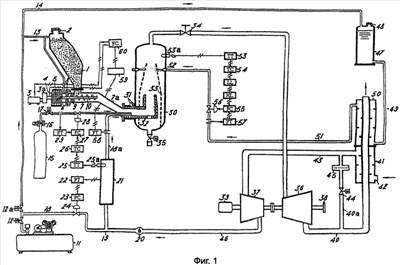

СПОСОБ И УСТРОЙСТВО ДЛЯ ПОДАЧИ ПОРОШКООБРАЗНОГО ТОПЛИВА В КАМЕРУ СГОРАНИЯ ГАЗОТУРБИННОГО ДВИГАТЕЛЯ ОТКРЫТОГО ЦИКЛА

Номер публикации патента: 2477378

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2010114297/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F02C003/26
Аналоги изобретения: SU 74295 А1, 31.10.1949. SU 1442466 А1, 07.12.1988. SU 566007 А1, 28.07.1977. SU 2193139 C1, 20.11.2002. RU 2135814 С1, 27.08.1999. RU 56969 U1, 27.09.2006.

Имя заявителя: ГО Цун-Сянь (CN)
Изобретатели: ГО Цун-Сянь (CN)
Патентообладатели: ГО Цун-Сянь (CN)
Приоритетные данные: 30.10.2009 CN 098136798

Реферат


Устройство для подачи порошкообразного топлива в камеру сгорания газотурбинного двигателя открытого цикла содержит топливную емкость, винтовой питатель, камеру сгорания, газовую турбину, воздушный компрессор, приводную сцепляющую муфту и генератор. Донная область топливной емкости сообщена с винтовым питателем, который оборудован питающей трубкой, соединенной с камерой сгорания. Девятый трубопровод сжатого воздуха для камеры сгорания снабжен датчиком расхода, который соединен с устройством для установки отношения. Устройство для установки отношения соединено с топливным контроллером, который соединен с приводной системой. Камера сгорания соединена с газовой турбиной с помощью трубопровода. Все вращающиеся валы, а именно вал газовой турбины, вал воздушного компрессора, вал приводной сцепляющей муфты и вал генератора, соединены между собой. Винтовой питатель выполнен закрытым. Топливная емкость представляет собой топливную емкость для порошкообразного топлива, полностью герметизированную с помощью крышки. При запуске устройства в работу обеспечена возможность поступления в камеру сгорания сжатого воздуха через третий трубопровод, емкость для хранения воздуха, способную выдерживать высокую температуру и высокое давление, и девятый трубопровод. Также обеспечена возможность генерирования сигналов датчика расхода и передачи их на устройство для установки отношения с последующей передачей на топливный контроллер и приводную систему и возможность подачи топлива в камеру сгорания и систему зажигания. Закрытый винтовой питатель и топливная емкость выполнены с возможностью предотвращения утечки и исключения протекания находящегося под высоким давлением горячего газа с топливом и возгорания питателя и топливной емкости, при этом обеспечена возможность прохождения горячего газа через трубопровод в газовую турбину для совершения работы при расширении и приведения во вращение газовой турбины. При вращении вала газовой турбины обеспечена возможность сжатия воздуха воздушным компрессором и возможность поступления сжатого воздуха через трубопроводы и в камеру сгорания для обеспечения процесса сгорания топлива. Также обеспечена возможность генерирования электрической энергии генератором и приведения в движение наземного или водного транспортного средства при вращении вала газовой турбины и приводной сцепляющей муфты. 2 н. и 24 з.п. ф-лы, 5 ил.
