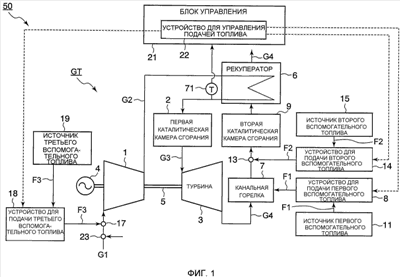

Газотурбинная система с питанием обедненным топливом содержит компрессор, первую каталитическую камеру сгорания, турбину, рекуператор, канальную горелку и дополнительное устройство для введения вспомогательного топлива, расположенное на стороне всасывания компрессора и выполненное с возможностью повышения концентрации топлива в смеси путем добавления дополнительного вспомогательного топлива к смеси. Компрессор выполнен с возможностью сжатия смеси, полученной смешением топлива с воздухом и имеющей концентрацию, равную или меньшую предела возгораемости, для получения сжатого газа. Первая каталитическая камера сгорания выполнена с возможностью сожжения сжатого газа путем каталитического окисления. Турбина выполнена с возможностью приведения в действие рабочим газом, подаваемым из первой каталитической камеры сгорания. Рекуператор выполнен с возможностью нагревания сжатого газа выхлопным газом, выходящим из турбины, в то время как сжатый газ вводится из компрессора в первую каталитическую камеру сгорания. Канальная горелка расположена между турбиной и рекуператором и выполнена с возможностью сжигания выхлопного газа с помощью первого вспомогательного топлива в условиях пламенного горения. Изобретение повышает эффективность работы системы, упрощает ее конструкцию и предотвращает потерю топливного газа. 6 з.п. ф-лы, 3 ил.
