Белоусов Виктор Алексеевич (RU), Галимов Сергей Рафкатович (RU)
Изобретатели:
Белоусов Виктор Алексеевич (RU) Галимов Сергей Рафкатович (RU)
Патентообладатели:
Белоусов Виктор Алексеевич (RU) Галимов Сергей Рафкатович (RU)
Реферат

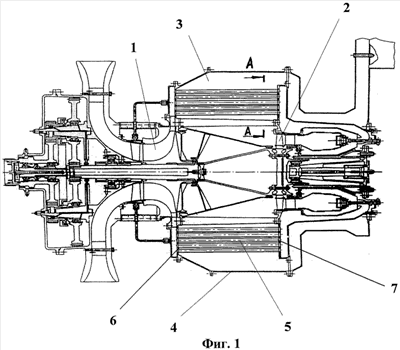

Газотурбинная энергетическая установка с рекуперацией тепла содержит газотурбинный блок, включающий в себя центробежный компрессор, осевую турбину с выходом в сторону компрессора, кольцевой газовоздушный рекуператор, размещенный в осевом пространстве между компрессором и турбиной. Рекуператор содержит корпус с размещенным внутри него теплообменником с входной и выходной трубными досками и теплообменной матрицей. Теплообменная матрица выполнена в виде набора теплообменных пластин, размещенных между трубными досками и закрепленных в них своими торцами с образованием кольцевой формы матрицы. Плоскости симметрии каждой теплообменной пластины имеют радиальное направление, соответствующее углу установки в трубных досках с образованием радиально ориентированных щелей между ними для прохода горячего газа из-за турбины в радиальном направлении от центра к периферии кольцевой матрицы. Каждая теплообменная пластина содержит каналы для прохода нагреваемого воздуха от входной до выходной трубных досок с направлением, параллельным оси газотурбинного блока. Каналы своими выступающими профилями по отношению к плоскостям симметрии теплообменных пластин располагаются в местах впадин профиля соседних теплообменных пластин, образованных тонкими перемычками между воздушными каналами последних, создавая извилистую конфигурацию радиально ориентированных щелей с проходящим в них горячим газом. Изобретение направлено на повышение эффективности теплообмена и уменьшение доли ручного труда при изготовлении теплообменной матрицы. 3 з.п. ф-лы, 11 ил.
