СПОСОБ ОХЛАЖДЕНИЯ СЖАТОГО ВОЗДУХА ИЛИ ГАЗА И КОМПРЕССОРНАЯ УСТАНОВКА

Номер публикации патента: 2172854

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  99122808/06		Получить полное описание патента

Реферат

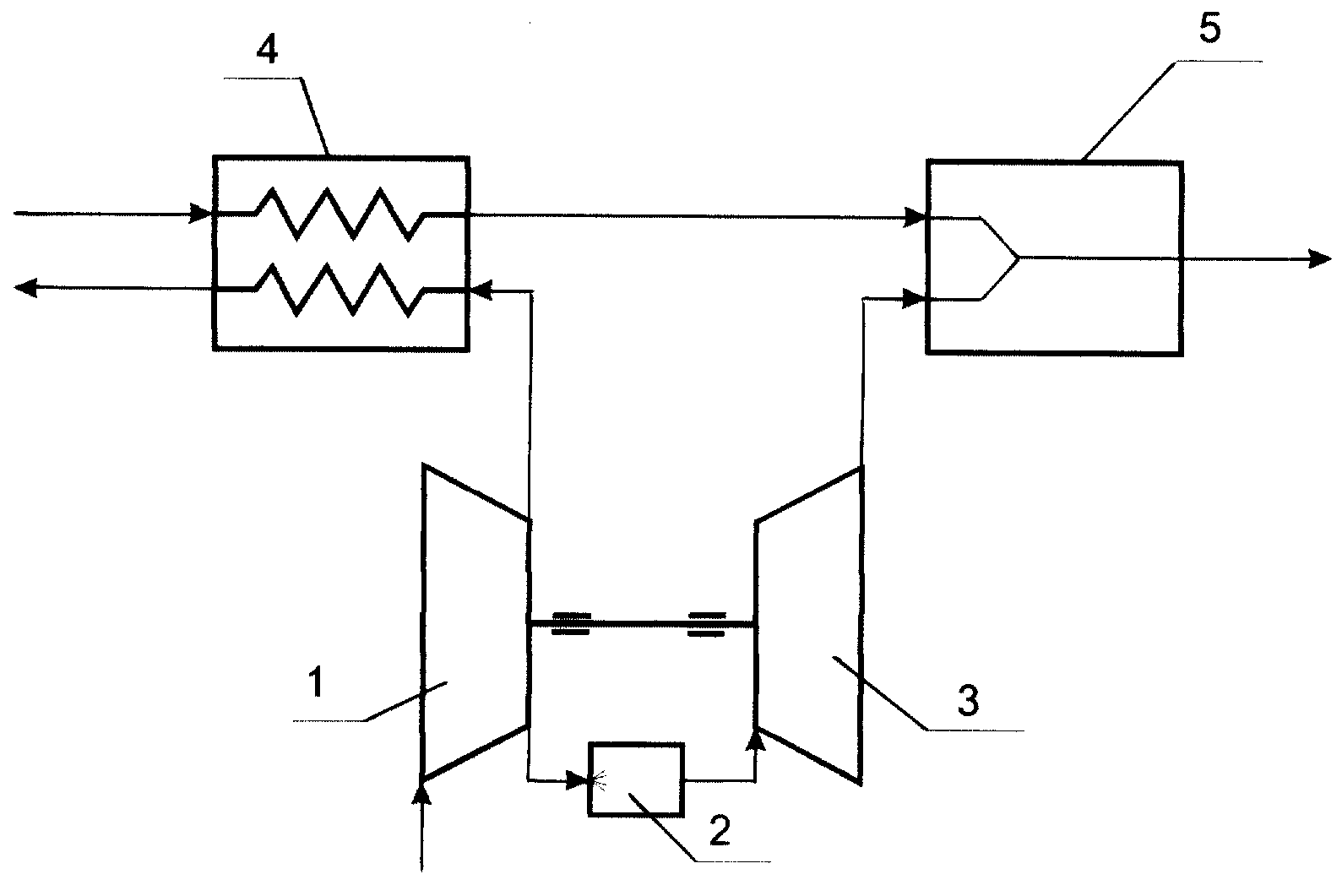

Способ охлаждения сжатого воздуха или газа в силовой или компрессорной установке, имеющей в своем составе двигатель внутреннего сгорания и теплообменник, заключается в охлаждении в теплообменнике атмосферным воздухом нагретого в процессе сжатия в самом двигателе или во входящем в состав установки отдельном компрессоре воздуха или газа. Расход атмосферного воздуха через охлаждающий контур теплообменника обеспечивают с помощью эжектора, в сопло эжектируемого газа которого подают прошедший через теплообменник охлаждающий воздух, а в сопло эжектирующего газа подают выхлопные газы входящего в состав установки двигателя. Компрессорная установка содержит двигатель внутреннего сгорания газотурбинного типа, состоящий из компрессора, камеры сгорания и турбины, а также теплообменник, в котором отбираемый от компрессора двигателя к потребителю сжатый воздух охлаждается атмосферным воздухом. К выходу из охлаждающего контура теплообменника подключено эжектируемое сопло эжектора, эжектирующее сопло которого подключено к выходу из турбины двигателя. Изобретение позволяет упростить систему, обеспечивающую подачу атмосферного воздуха в охлаждающий контур теплообменника установки, что позволяет снизить стоимость изготовления и эксплуатации и повысить надежность и автономность установки, и в частном случае повысить КПД указанной установки. 2 c.п. ф-лы, 1 ил.
