RU 61794 U1, 10.03.2007. SU 370389 A1, 15.02.1973. US 3995610 A, 07.12.1976. CN 101305217 A, 12.11.2008. US 6427656 B1, 06.08.2002.
Имя заявителя:
Учреждение Российской академии наук Институт машиноведения им. А.А. Благонравова РАН (RU)
Изобретатели:
Синёв Александр Владимирович (RU) Хайдакин Максим Сергеевич (RU) Куплинова Галина Сергеевна (RU) Зигельман Евгений Борисович (RU)
Патентообладатели:
Учреждение Российской академии наук Институт машиноведения им. А.А. Благонравова РАН (RU)
Реферат

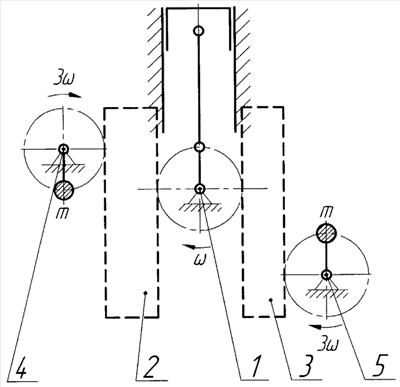

Настоящее устройство относится к механизмам уравновешивания поршневых двигателей внутреннего сгорания (ДВС). Механизм уравновешивания шестицилиндрового двигателя внутреннего сгорания содержит: два уравновешивающих вала (4, 5) и два мультипликатора (2, 3). Мультипликаторы (2, 3) передают вращение от коленчатого вала (1) на уравновешивающие валы (4, 5) с троекратным увеличением оборотов. Валы (4, 5) вращаются в одном направлении. Фазы действия дисбалансов составляют 180°. Величины дисбалансов равны массам, образующим центробежные силы, произведение которых на расстояние между осями уравновешивающих валов (4, 5) равно третьей гармонике пульсаций крутящего момента. Технический результат заключается в компенсации третьей гармоники опрокидывающего момента, воздействующей на опоры ДВС. 1 ил.
