РОТОРНО - ПОРШНЕВОЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ

Номер публикации патента: 2407899

Вид документа:	C1
Страна публикации:	RU
Рег. номер заявки:	2009115121/06

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	F02B053/02 F02B053/08 F02B055/16 F02B041/06 F02B075/02 F01C001/344 F01C011/00
Аналоги изобретения:	US 2447929 А, 24.08.1948. RU 2338904 С1, 20.11.2008. SU 639473 А, 25.12.1978. RU 2313674 С2, 27.12.2007. US 1970004 A, 14.08.1934. US 3858557 А, 07.01.1975.

Имя заявителя:	Мезин Александр Дмитриевич (RU), Егоров Александр Викторович (RU)
Изобретатели:	Мезин Александр Дмитриевич (RU) Егоров Александр Викторович (RU)
Патентообладатели:	Мезин Александр Дмитриевич (RU) Егоров Александр Викторович (RU)

Реферат

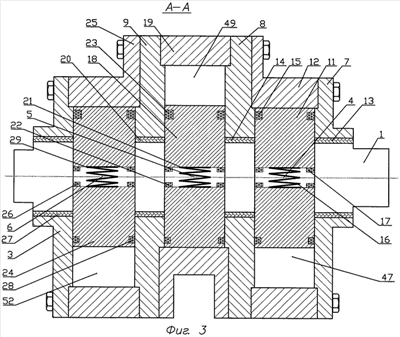

Изобретение относится к машиностроению. В роторно-поршневом двигателе внутреннего сгорания энергия от сгорания топлива передается в круговое движение ротора-поршня относительно статора. Конструкция двигателя является шеститактным адиабатным двигателем с геометрическим разделением цикла на такты по секциям: на секцию с тактами всасывания-сжатия, на секцию с тактами сгорания-выхлопа и на секцию с тактами утилизации-выпуска. Ротор-поршень в каждой секции закреплен на общем валу двигателя со сдвигом по окружности вращения таким образом, что все такты в цикле происходят одновременно. В камере всасывания образован канал всасывания топливной смеси. Из камеры выпуска выполнен канал выпуска отработанных газов из двигателя. Общий вал роторов-поршней двигателя установлен на опорные подшипники. Секции состоят из цилиндрических статоров, по сторонам которых установлены разделительные перегородки, а с внешних сторон боковые крышки. В каждой секции при вращении ротор-поршень взаимодействует с боковыми стенками перегородок и крышками в цилиндре статора и образует рабочие камеры. В камере сжатия топливной смеси в разделительной перегородке с секцией сгорания-выхлопа образован клапан подачи сжатой топливной смеси в камеру сгорания. Из камеры выхлопа в разделительной перегородке с секцией утилизации-выпуска выполнен канал впуска выхлопных газов в камеру утилизации. В статоре, около отверстия клапана подачи сжатой топливной смеси в камеру сгорания, выполнено резьбовое отверстие для установки свечи зажигания. Техническим результатом является повышение технико-экономических параметров двигателя. 9 ил.
