US 5758617 А, 02.06.1998. RU 2052143 C1, 10.01.1996. SU 146155 A, 21.05.1962. RU 2287062 C2, 10.11.2006. US 917165 A, 06.04.1909. US 723656 A, 24.03.1903.
Имя заявителя:
Кутузов Василий Васильевич (RU), Штакин Николай Иванович (RU)
Изобретатели:
Кутузов Василий Васильевич (RU) Штакин Николай Иванович (RU)
Патентообладатели:
Кутузов Василий Васильевич (RU) Штакин Николай Иванович (RU)
Реферат

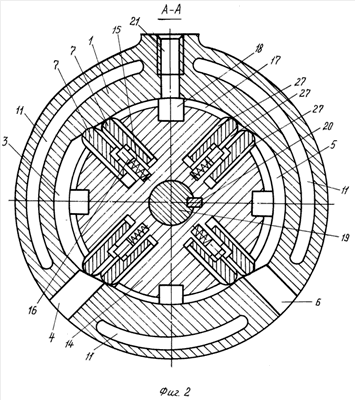

Изобретение относится к двигателям внутреннего сгорания. Импульсный двигатель содержит корпус с компрессорной камерой и рабочей, установленными под углом 180 градусов относительно друг друга. В корпусе во внутренней полости в центре имеется выступ с центральным отверстием меньшего диаметра. Во внутренней полости центрального выступа по свободной посадке установлен ротор. Ротор имеет минимальное число ступенчатых пазов - четыре и больше, соответственно установленные в них по свободной посадке лопасти. Компрессорная камера, связанная постоянно с впускным окном, и рабочая камера, постоянно сообщающаяся с выпускным окном, расположены во внутренней полости центрального выступа в корпусе согласно рабочему циклу независимо друг от друга по объему. Выступ закрыт с двух сторон крышками. Лопасти выполнены спаренными ступенчатыми и имеют с рабочего торца полуокружность. Компрессорная камера и рабочая камера разделены двумя равными участками меньшего диаметра, длина дуг которых равна длине дуги между двумя ступенчатыми спаренными лопастями по наружному диаметру ротора. Ротор имеет между каждыми двумя спаренными лопастями камеру сжатия с вспомогательным каналом. Техническим результатом является повышение мощности двигателя. 6 ил.
