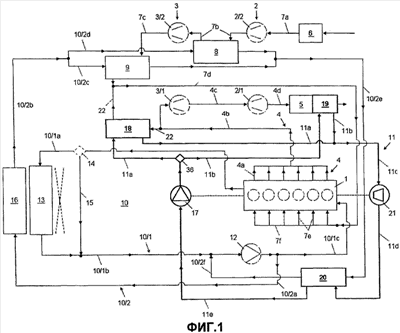

Изобретение относится к двигательной установке, в частности транспортного средства, с контуром охлаждения и отдельным контуром рекуперации тепла. Двигательная установка содержит двигатель внутреннего сгорания (1) с двухступенчатым турбонаддувом, систему подачи наддувочного воздуха, систему отвода отработавших газов и систему охлаждения. Система отвода отработавших газов имеет систему нейтрализации отработавших газов (5). Система охлаждения имеет контур охлаждения (10) и гидравлически разъединенный с ним контур рекуперации тепла (11). Контур охлаждения (10) включает в себя два частичных контура (10/1, 10/2) охлаждения, гидравлически либо соединенных, либо разъединенных друг с другом. Внутри контура охлаждения (10) циркуляция охлаждающей среды обеспечивается при помощи, по меньшей мере, одного насоса (12). В первом (10/1) и во втором (10/2) контурах расположены охлаждаемые окружающим воздухом теплообменники (13, 16), соответственно. Внутри контура рекуперации (11) циркуляция рабочей среды при повышенном давлении обеспечивается при помощи, по меньшей мере, одного насоса (17). После насоса (17) рабочая среда разделяется на два параллельных частичных потока. В теплообменниках (18, 19) происходит фазовый переход рабочей среды из жидкого в парообразное агрегатное состояние. В первой параллельной ветви (11а) переход происходит в теплообменнике (18) рециркуляции отработавших газов. Во второй параллельной ветви (11b) переход происходит в теплообменнике (19) отработавших газов. Парообразная рабочая среда подводится к расширителю (21) и с его помощью преобразуется в механическую полезную энергию. После расширителя (21) рабочая среда направляется через охлаждаемый конденсатор (20) и в жидком агрегатном состоянии при помощи насоса (17) снова подается в контур (11). Технический результат заключается в эффективном охлаждении двигателя внутреннего сгорания, наддувочного воздуха и рециркулирующего отработавшего газа и высокоэффективной рекуперации тепла. 26 з.п. ф-лы, 10 ил.
