УСТРОЙСТВО ДЛЯ УВЕЛИЧЕНИЯ ТОРМОЗНОЙ МОЩНОСТИ МНОГОЦИЛИНДРОВОГО ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ ТРАНСПОРТНОГО СРЕДСТВА ВО ВРЕМЯ РЕЖИМА ТОРМОЖЕНИЯ ДВИГАТЕЛЕМ

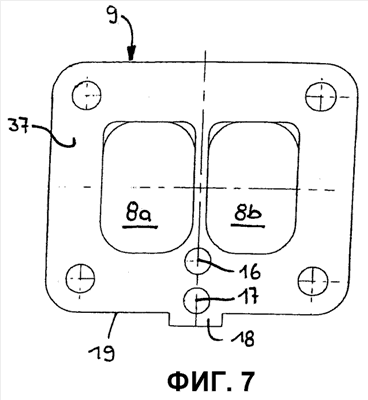

Изобретение относится к области автомобилестроения, в частности к устройствам для увеличения тормозной мощности многоцилиндрового двигателя внутреннего сгорания транспортного средства во время режима торможения двигателем. Устройство для увеличения тормозной мощности имеет расположенное внутри двигателя устройство торможения двигателем, турбонагнетатель, с работающей на отработавших газах турбиной и компрессором наддувочного воздуха, а также две коллекторные ветви для отработавших газов. Каждая коллекторная ветвь для отработавших газов выполнена с возможностью полного запирания с помощью запирающей заслонки во время режима торможения двигателем. От запираемой зоны каждой коллекторной ветви для отработавших газов ответвляется байпасный трубопровод. Каждый байпасный трубопровод соединен с сопловым отверстием, которое образовано в стенке работающей на отработавших газах турбины. Оба сопловых отверстия проходят в перпендикулярной оси турбинного колеса плоскости по касательной к наружной зоне турбинного колеса в турбинную камеру. Во время режима торможения двигателем предусмотрена возможность ответвления отработавшего газа из закрытых коллекторных ветвей через байпасные трубопроводы. Достигается увеличение тормозной мощности многоцилиндрового двигателя внутреннего сгорания транспортного средства. 15 з.п. ф-лы, 11 ил.
