| УСТРОЙСТВО РЕГУЛИРОВАНИЯ СКОРОСТИ ВОЗДУШНОГО ПОТОКА ВО ВПУСКНОМ КАНАЛЕ ГОЛОВКИ ЦИЛИНДРОВ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ |  |
Номер публикации патента: 2179645 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F02B031/06 F02D009/14 | | Аналоги изобретения: | JP 4-52380 B4, 21.08.1992. RU 2110695 C1, 10.05.1998. SU 208376 А, 26.11.1968. SU 254951 A, 05.03.1970. DE 4313454 A1, 27.10.1994. JP 4-37256 В4, 18.06.1992. JP 4-56140 B4, 07.09.1992. |
| Имя заявителя: | Научно-исследовательский конструкторско-технологический институт тракторных и комбайновых двигателей | | Изобретатели: | Клоков Г.В.
Пяткин Г.А. | | Патентообладатели: | Научно-исследовательский конструкторско-технологический институт тракторных и комбайновых двигателей |
Реферат | |

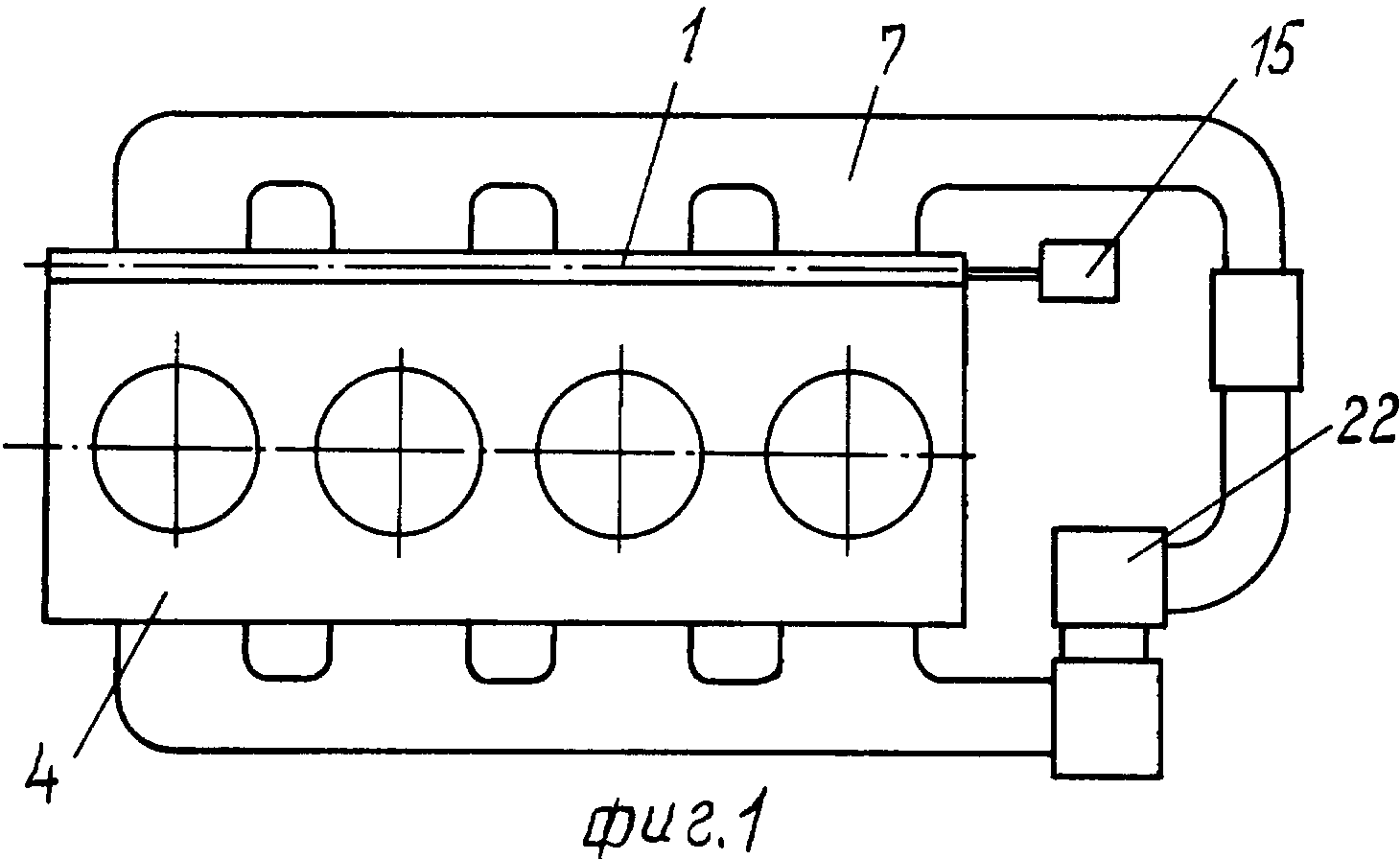

Изобретение относится к двигателестроению, в частности к топливной аппаратуре двигателей внутреннего сгорания. Изобретение позволяет упростить конструкцию, обеспечить надежность двигателей и наиболее качественно управлять процессом смесеобразования. Устройство регулирования содержит пластинчатую дроссельную заслонку, установленную на каждый цилиндр с возможностью линейного возвратно-поступательного движения поперек впускного канала, проходящего внутри дроссельного корпуса, размещенного между головкой блока цилиндров и впускным коллектором. Корпус выполнен разъемным и образован элементами в виде двух пластин, скрепленных между собой. В зоне стыка пластин выполнена полость, соответствующая по ширине заслонке. Последняя имеет возможность движения посредством тяги по длине полости вдоль сквозных окон, выполненных в обеих пластинах по два на каждый цилиндр соответственно впускным каналам, перекрывая одно из окон. При этом заслонка жестко закреплена на тяге, которая связана с приводным устройством. 3 з.п. ф-лы, 6 ил.
|
