RU 2136907 C1, 10.09.1999. SU 1134744 A, 15.10.1985. RU 2008457 C1, 28.02.1996. US 6889500 B1, 10.05.2005. US 4050539 A, 27.09.1977.
Имя заявителя:
Бусс Евгений Владимирович (RU)
Изобретатели:
Бусс Евгений Владимирович (RU)
Патентообладатели:
Бусс Евгений Владимирович (RU)
Реферат

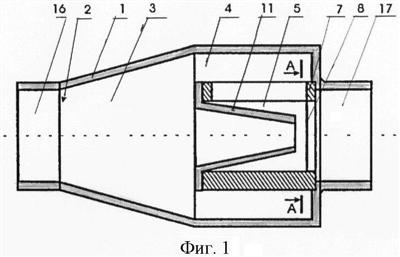

Изобретение может использоваться преимущественно в автомобилестроении и относится к средствам для выхлопных систем двигателей внутреннего сгорания. Средство включает корпус 1, имеющий внутреннюю полость, снабженную входом 2 и выходом для газового потока, и завихритель 5 газового потока, расположенный во внутренней полости корпуса 1. Внутренняя полость корпуса 1 выполнена в форме сопрягающихся между собой конической части 3 и цилиндрической части 4. Коническая часть 3 имеет форму усеченного конуса, расширяющегося в направлении движения от входа 2 к выходу. Цилиндрическая часть 4 расположена после конической части 3 и содержит завихритель 5 газового потока. Завихритель 5 выполнен в форме цилиндрического стакана 6, наружный диаметр которого меньше внутреннего диаметра цилиндрической части 4 полости корпуса 1. В дне 7 стакана 6 имеется центральное цилиндрическое отверстие 8, а в его стенке 9 выполнены прорези 10, расположенные тангенциально к окружности названного центрального отверстия 8. Внутри стакана 6 и соосно с ним расположено коническое сопло 11, сужающееся в направлении движения газового потока. Изобретение направлено на создание эффективного средства для выхлопной системы двигателя внутреннего сгорания, способного оптимизировать его работу, снизить расход топлива и увеличить эластичность работы. 5 з.п. ф-лы, 2 ил.
