SU 736881 A3, 25.05.1980. RU 2392457 C2, 20.06.2010. RU 60141 U1, 10.01.2007. US 4616620 A, 14.10.1986. US 6394076 B1, 28.05.2002. SU 1275113 A1, 07.12.1986.
Имя заявителя:
Вертзиле Швайц АГ (CH)
Изобретатели:
МИКАЛИ Франческо (CH) ВЕБЕР Маркус Ф. (CH)
Патентообладатели:
Вертзиле Швайц АГ (CH)
Приоритетные данные:
27.07.2007 EP 07113343.3
Реферат

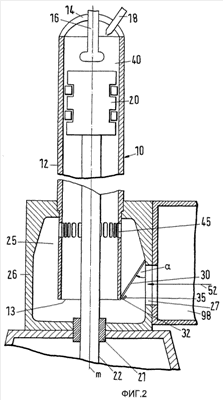

Изобретение относится к поршневому двигателю внутреннего сгорания, в частности двухтактному большому дизельному двигателю (1) с продольной продувкой. Техническим результатом является повышение надежности двигателя за счет уменьшения доли конденсата в надувочном воздухе. Сущность изобретения заключается в том, что двигатель имеет, по меньшей мере, один цилиндр (10) с гильзой (12) цилиндра, в которой расположен с возможностью возвратно-поступательного движения поршень (20). Гильза (12) цилиндра имеет несколько окон (45) для продувочного воздуха. Цилиндр (10) имеет дополнительно к этому рубашку (26) цилиндра, которая окружает, по меньшей мере, нижнюю часть гильзы (12) цилиндра и имеет отверстие (27) рубашки цилиндра. Между гильзой (12) цилиндра и рубашкой (26) цилиндра цилиндр (10) имеет нижнюю сторону (25) поршня. Между окнами (45) для продувочного воздуха и отверстием (27) рубашки цилиндра в нижней части поршня расположено отклоняющее средство (30) для продувочного воздуха (50), которое в рабочем состоянии поршневого двигателя (1) внутреннего сгорания предотвращает прямолинейное прохождение потока продувочного воздуха (50) от отверстия (27) рубашки цилиндра к окнам (45) для продувочного воздуха. 22 з.п. ф-лы, 4 ил.
