| СИСТЕМА ЖИДКОСТНОГО ОХЛАЖДЕНИЯ СИЛОВОЙ УСТАНОВКИ И РАСШИРИТЕЛЬНЫЙ БАК ДЛЯ ЭТОЙ СИСТЕМЫ (ЕГО ВАРИАНТ) |  |
Номер публикации патента: 2170830 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F01P011/02 | | Аналоги изобретения: | SU 1562489 A, 07.05.1990. SU 395662 A, 28.08.1973. SU 861676 A, 07.09.1981. SU 420848 A, 25.03.1974. US 4739824 A, 26.04.1988. EP 0171623 A2, 19.02.1986. DT 1288360 A, 30.01.1969. DT 2419266 B2, 30.10.1975. |
| Имя заявителя: | Федеральное государственное унитарное предприятие Конструкторское бюро химавтоматики | | Изобретатели: | Беляев А.В.
Иванов В.А.
Плотников В.Н.
Скуратов Б.И. | | Патентообладатели: | Федеральное государственное унитарное предприятие Конструкторское бюро химавтоматики |
Реферат | |

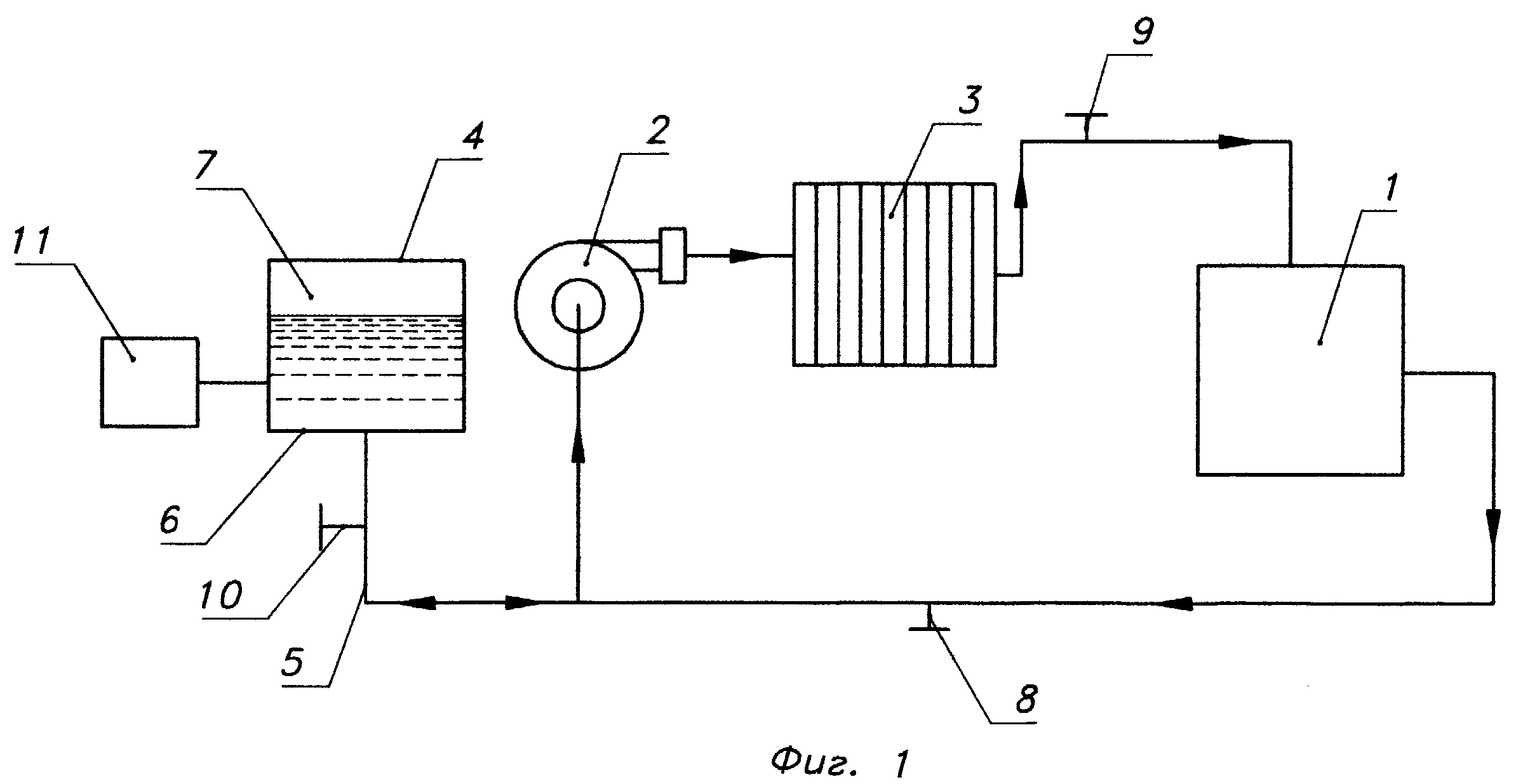

Изобретение относится к области машиностроения, а именно к системам жидкостного охлаждения силовых установок. Цель изобретения - уменьшение габаритов силовой установки по высоте и повышение надежности работы. В системе жидкостного охлаждения силовой установки, содержащей замкнутый контур циркуляции охлаждающей жидкости, включающий силовую установку с полостями охлаждения, радиатор и циркуляционный насос, расширительный бак с жидкостной и газовой полостями и патрубок подвода и отвода охлаждающей жидкости, закрепленный на днище бака, расширительный бак выполнен в виде емкости постоянного объема, герметичной по отношению к атмосфере, система снабжена заправочным вентилем, расположенным в нижней точке контура циркуляции, и дренажными вентилями, расположенными в верхней точке контура циркуляции и непосредственно у днища бака, а подвод и отвод охлаждающей жидкости совмещен в одном патрубке, соединяющем жидкостную полость расширительного бака с входом в циркуляционный насос. В качестве варианта расширительный бак для указанной системы выполнен в виде сильфона с верхней крышкой и днищем, а внутри сильфона помещена пружина растяжения, закрепленная одним концом на верхней крышке, а другим концом на днище. Изобретение обеспечивает уменьшение габаритов силовой установки по высоте и повышение надежности работы. 2 с. и 2 з.п. ф-лы, 2 ил.
|
