КОМПЕНСАТОР СИСТЕМЫ ВЫХЛОПА ОТРАБОТАВШИХ ГАЗОВ

Номер публикации патента: 2182980

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2001101942/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F01N007/08   F16L051/02
Аналоги изобретения: RU 1348540 A1, 30.10.1987. SU 529968 A, 11.01.1977. FR 2568309 A1, 31.01.1976. EP 0810354 A1, 27.05.1997. DE 3321382 A1, 16.02.1984.

Имя заявителя: Общество с ограниченной ответственностью "Торговый дом "Тульский патронный завод"
Изобретатели: Захватов Е.М.
Березюк А.Л.
Осетров Ю.Н.
Лазарев А.М.
Патентообладатели: Общество с ограниченной ответственностью "Торговый дом "Тульский патронный завод"

Реферат

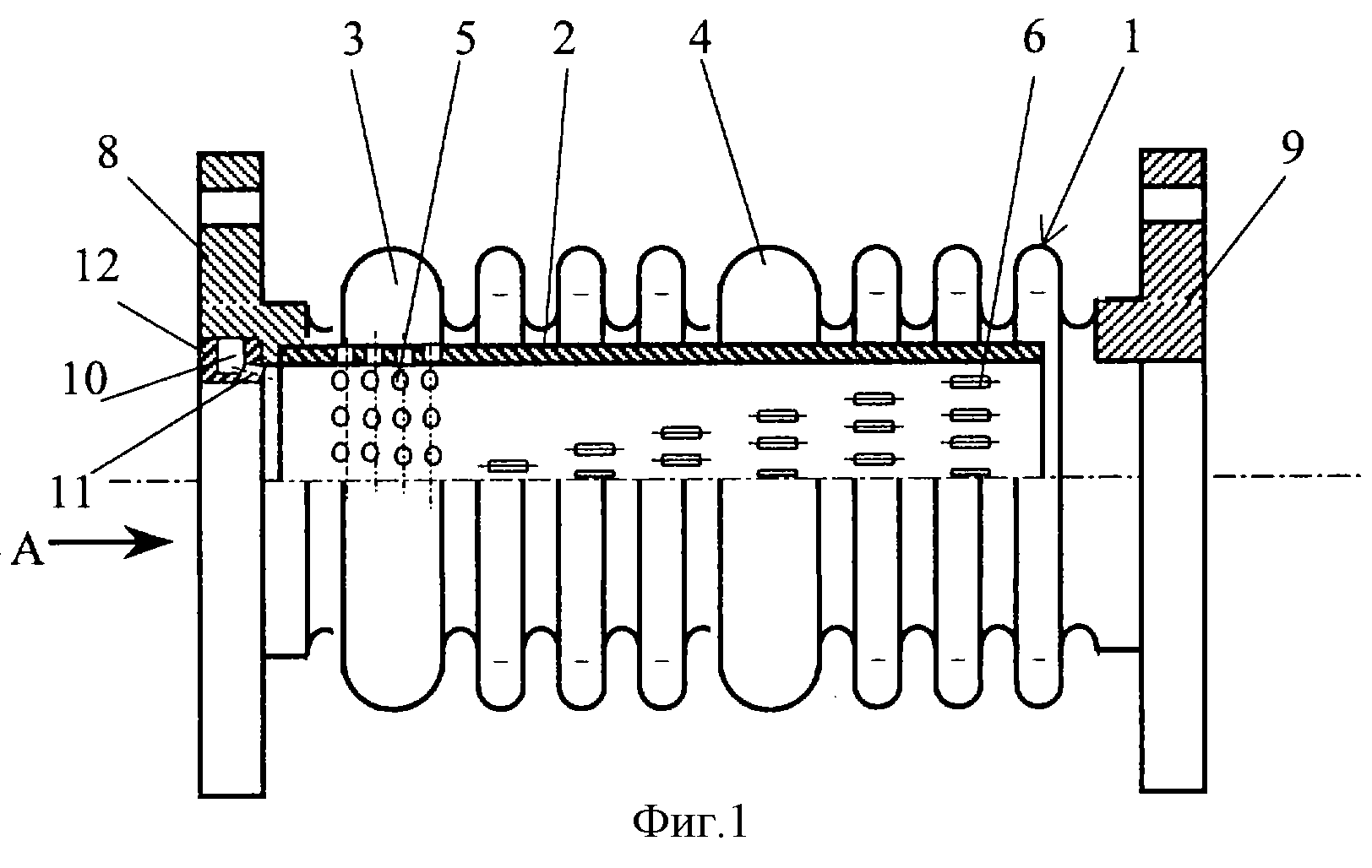

Изобретение относится к машиностроению и может быть использовано для компенсации вибраций, передаваемых от ДВС системе выхлопа отработавших газов, снижения нагрузок, а также внутренних и внешних шумов. Компенсатор содержит сильфон и цилиндрический обтекатель, в котором выполнены отверстия. Обтекатель соединен консольно с сильфоном со стороны входа газов. Сильфон выполнен с различными гофрами по ширине. Гофры выполнены узкими и широкими. Ряд отверстий расположен в цилиндрическом обтекателе в поперечной плоскости по месту расположения широкой гофры сильфона, ближайшей к входу газов. Отверстия в этом ряду распределены равномерно по всей длине окружности поперечного сечения обтекателя. Отверстия в обтекателе в направлении по ходу газов от места расположения широкой гофры сильфона, ближайшей к входу газов, выполнены в виде щелей. Для каждого из поперечных рядов щели распределены неравномерно по длине окружности поперечного сечения цилиндрического обтекателя. На одной половине обтекателя относительно его продольной плоскости сечения количество щелей в поперечных рядах выбрано увеличивающимся по ходу газов, а на противоположной половине относительно упомянутой продольной плоскости сечения количество щелей в поперечных рядах выбрано уменьшающимся по ходу газов. Для каждой из упомянутых половин цилиндрического обтекателя контур поперечных рядов с щелями имеет &Dgr; -образный вид. 3 з.п.ф-лы, 3 ил.
