ВЫХЛОПНАЯ СИСТЕМА С УСТРОЙСТВОМ ДЛЯ ПОДАВЛЕНИЯ ЗВУКА

Номер публикации патента: 2171900

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  98113529/06		Получить полное описание патента

Реферат

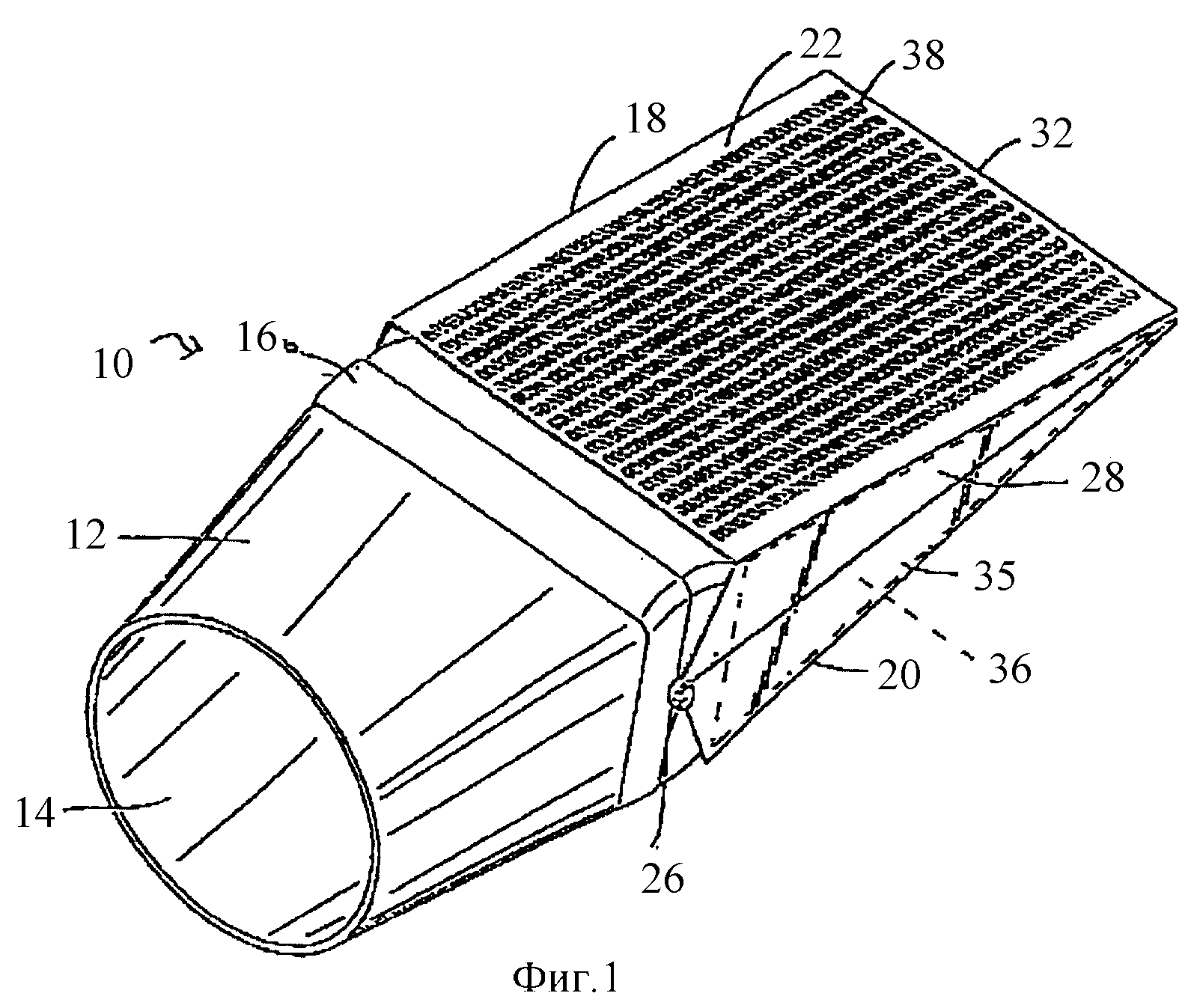

Изобретение относится к выхлопным системам с устройствами для подавления звука для реактивных двигателей. Выхлопная система имеет корпус сопла, содержащий переднее впускное отверстие для размещения в нем заднего конца реактивного двигателя и четырехугольное выпускное отверстие сзади. Позади выходного отверстия расположена камера для подавления звука, которая может открываться и которая образована двумя лежащими друг против друга закрывающими конструкциями, каждая из которых имеет большую поверхность и шарнирно прикреплена зажимом в виде раковины к корпусу сопла. Закрывающие конструкции могут перемещаться между открытым и закрытым положением так, что, когда они закрыты, образуется камера, имеющая четырехугольное поперечное сечение и расположенная позади выходного отверстия. Каждая конструкция имеет большую поверхность, на которой расположено равномерно множество малых отверстий, таким образом примерно 15 - 25% квадратного фута (0,0929 м2) каждой большой поверхности представляют пустое пространство, а на квадратном футе (0,0929 м2) образовано примерно 45 - 65 отверстий. Образованные отверстия - малые и они плотно расположены, посредством чего достигаются значительное подавление звука, а также легкий вес конструкции. 7 з.п. ф-лы, 2 ил.
