КОМБИНИРОВАННОЕ УСТРОЙСТВО СНИЖЕНИЯ ТОКСИЧНОСТИ ОТРАБОТАВШИХ ГАЗОВ ДИЗЕЛЯ

Номер публикации патента: 2459091

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2010143617/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F01N003/02
Аналоги изобретения: RU 2174184 C2, 27.09.2001. RU 21842498 C2, 27.06.2002. RU 2175073 C2, 20.10.2001. US 5370847 A, 06.12.1994. US 4744217 A, 17.05.1988. JP 2153214 A, 12.06.1990.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Тамбовский государственный технический университет" ГОУ ВПО ТГТУ (RU)
Изобретатели: Чернецов Дмитрий Александрович (RU)
Капустин Василий Петрович (RU)
Гончаров Александр Владимирович (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Тамбовский государственный технический университет" ГОУ ВПО ТГТУ (RU)

Реферат

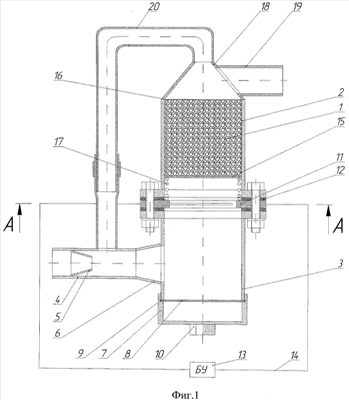

Изобретение относится к области машиностроения, а именно к устройствам снижения токсичности отработавших газов дизелей. Комбинированное устройство снижения токсичности отработавших газов дизеля содержит цилиндрический корпус с размещенным в нем слоем катализатора, причем корпус состоит из верхней и нижней частей. Нижняя часть корпуса соединена с системой выпуска двигателя. На входе в нижнюю часть корпуса установлен диффузор, имеющий форму усеченного конуса, расширяющийся в направлении движения ОГ. Во входном патрубке размещен эжектор, имеющий форму усеченного конуса, сужающийся в направлении движения ОГ. На нижний конец корпуса навинчивается фильтр-отстойник и герметизируется несгораемой прокладкой, к днищу фильтра-отстойника прикреплена гайка под ключ. Между верхней и нижней частями корпуса установлена электрическая спираль, имеющая отдельный керамический корпус. Слой катализатора, состоящий из засыпанных гранул, ограничен входной и выходной решетками. Входная решетка установлена с возможностью перемещения. Между входной решеткой катализатора и корпусом электрической спирали установлен компенсирующий элемент из биметаллической цилиндрической пружины. В верхней части корпуса размещен конфузор, который имеет два патрубка, один из которых связан с атмосферой, а другой - с полостью входного патрубка. Все элементы конструкции выполнены из тонкостенного металла. Технической результат состоит в повышении эффективности очистки ОГ, обеспечении очистки отработавших газов от тяжелых фракций на входе в устройство, снижении металлоемкости. 1 з.п. ф-лы, 2 ил.
