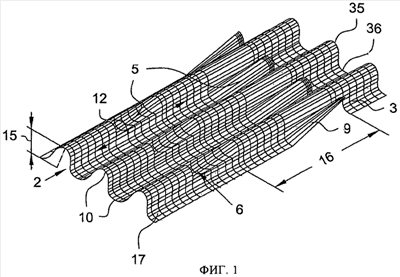

Изобретение относится к устройствам для очистки отработавших газов. Неполнопоточный фильтр имеет множество каналов (2), образованных по меньшей мере одним профилированным образующим стенку слоем (3) и по меньшей мере одним фильтрующим слоем (4). В фильтре предусмотрены выступающие внутрь по меньшей мере множества каналов (2) направляющие лопатки (5) и выполненные в образующем стенку слое (3) проходы (6), ведущие в другой канал (2) и имеющие сужающееся поперечное сечение (7), сужающаяся часть (8) которого ориентирована в направлении соседней направляющей лопатки (5). Использование изобретения обеспечивает более равномерное использование фильтрующего слоя, повышается вероятность прохождения всего потока отработавших газов через фильтрующий слой. 6 н. и 19 з.п. ф-лы, 6 ил.
