JP 2008-31868 A, 14.02.2008. JP 2004-150310 A, 27.05.2004. JP 61-155620 A, 15.07.1986. JP 61-212629 A, 20.09.1986. JP 07-205890 A, 08.08.1995. RU 2002077 С1, 30.10.1993. RU 2212548 С1, 20.09.2003.
Имя заявителя:
ЯМАХА ХАЦУДОКИ КАБУСИКИ КАЙСЯ (JP)
Изобретатели:
ТАКАХАСИ Юсуке (JP) КОНАКАВА Цугунори (JP)
Патентообладатели:
ЯМАХА ХАЦУДОКИ КАБУСИКИ КАЙСЯ (JP)
Приоритетные данные:
13.06.2008 JP 2008-155070 JP 2008-188428
Реферат

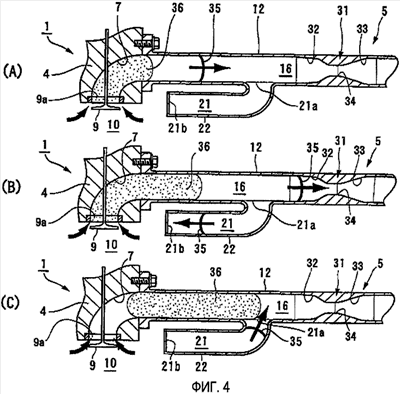

Двигатель внутреннего сгорания 1 включает в себя сужающуюся, расширяющуюся и ответвленную секции 32, 33 и 21. Ответвленная секция 21 ответвляет скачок 35 уплотнения, распространяющийся в направлении по потоку с более высокой скоростью, чем отработанный газ 36, проходящий к выпускному каналу 16 из камеры сгорания 10, когда открыт выпускной клапан 9, из ближней по потоку относительно расширяющейся секции 33 части выпускного канала 16 и обеспечивает распространение скачка 35 уплотнения назад в выпускной канал 16. Отработанный газ 36 должен проходить сужающуюся секцию 32 и сталкиваться со скачком 35 уплотнения между ответвленной секцией 21 и расширяющейся секцией 33, чтобы таким образом повысить давление отработанного газа 36 в сужающейся секции 32. Отработанный газ 36 должен проходить расширяющуюся секцию 33, чтобы генерировать новый скачок уплотнения и таким образом уменьшить температуру отработанного газа. Катализатор устройства для очистки отработанного газа расположен в части выпускного канала 16, которая находится дальше по потоку относительно расширяющейся секции 33. Изобретение направлено на повышение эффективности очистки посредством предотвращения повышения температуры отработанного газа, чтобы уменьшить ухудшение состояния катализатора. 8 н. и 3 з.п. ф-лы, 18 ил.
