| КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР ОТРАБОТАВШИХ ГАЗОВ ДИЗЕЛЯ |  |
Номер публикации патента: 2184249 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F01N003/02 | | Аналоги изобретения: | RU 2105165 C1 20.02.1998. US 4523935 A 18.06.1985. EP 0233860 A2 26.08.1987. US 4548625 A 22.10.1988. GB 1598172 A 16.09.1981. RU 2119065 C1 20.09.1998. |
| Имя заявителя: | Цыпцын Валерий Иванович | | Изобретатели: | Цыпцын В.И.
Стрельников В.А.
Гришин А.П.
Сухиташвили М.Д. | | Патентообладатели: | Цыпцын Валерий Иванович
Стрельников Владимир Александрович
Гришин Антон Павлович
Сухиташвили Михаил Дмитриевич |
Реферат | |

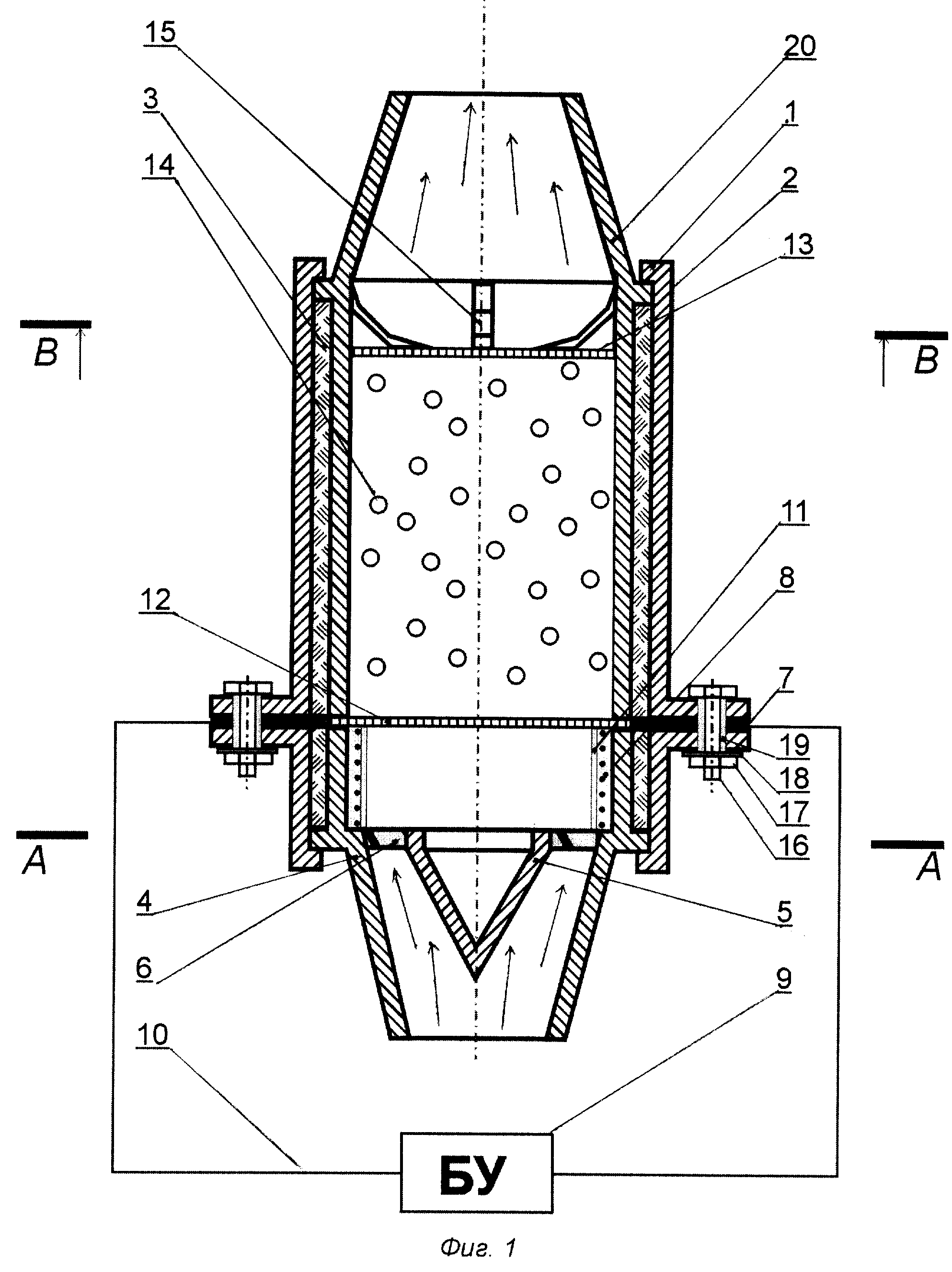

Задача изобретения - совершенствование очистки отработавших газов (ОГ) дизеля от сажевых частиц путем дожигания их с помощью электронагреваемого сажевого фильтра, уменьшение теплопотерь в реакционной камере нейтрализатора с помощью двойных стенок корпуса и цилиндрического нагреваемого экрана, снижение газодинамического сопротивления прохождению ОГ через нейтрализатор благодаря конусообразным диффузору и конфузору. Нейтрализатор содержит цилиндрический корпус с внешними и внутренними стенками со слоем теплоизолятора между ними, диффузор с установленным в нем конусом и следом за ним направляющим аппаратом лопаточного типа, электроизоляционное кольцо, нихромовую спираль, уложенную в нарезанные канавки и соединенную с электронным блоком управления (БУ) с помощью электрических проводов, цилиндрический экран из легко нагреваемого материала, имеющий шероховатую поверхность для улавливания сажевых частиц из ОГ, входной и выходной металлических решеток, ограничивающих объем засыпки гранул катализатора, компенсирующий элемент. Диффузор соединяется с остальной частью корпуса болтовыми соединениями. Часть корпуса в конце нейтрализатора имеет форму усеченного конуса, сужающегося в направлении движения ОГ (конфузор). 2 з.п.ф-лы, 3 ил.
|
