МНОГОФУНКЦИОНАЛЬНОЕ УСТРОЙСТВО ДЛЯ СЕЛЕКТИВНОЙ ОЧИСТКИ И РАЗДЕЛЕНИЯ ПОТОКОВ ОТРАБОТАННЫХ И ВЫХЛОПНЫХ ГАЗОВ

Номер публикации патента: 2172848

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2000107336/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F01N003/037
Аналоги изобретения: SU 428102 A, 17.02.1975. SU 1534194 Al, 07.01.1990. GB 2012185 A, 25.07.1979. US 4283207 A, 11.08.1981. FR 2187397 В, 08.06.1973.

Имя заявителя: Мазур Иван Иванович
Изобретатели: Мазур И.И.
Миронов И.И.
Симонова А.И.
Мазур А.И.
Патентообладатели: Мазур Иван Иванович
Миронов Иван Ильич
Симонова Анна Ивановна
Мазур Александр Иванович

Реферат

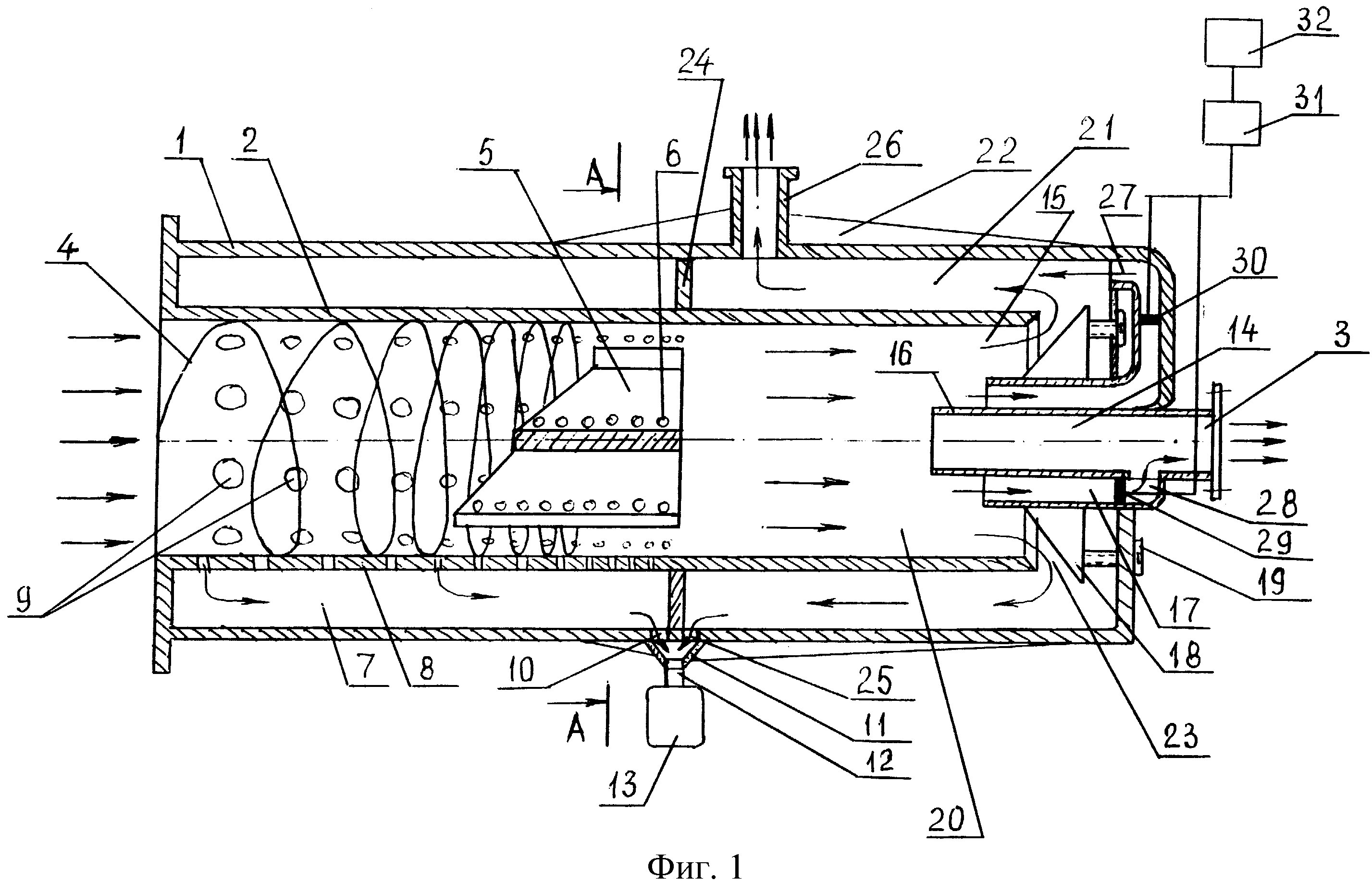

Изобретение относится к машиностроению и предназначено для выхлопных систем выпуска и рециркуляции отработанных и выхлопных газов, снижения их токсичности, уровня шумов и повышения мощности двигателей с процессами горения. Устройство содержит соосно расположенные в корпусе сепарационную перегородку с завихрителем, образующие сепарационную камеру в форме цилиндра, соединенную с дренажной магистралью. С другого конца корпуса концентрично установлены выходной патрубок и разделитель газового потока, образующие совместно с гладкой цилиндрической частью сепарационной перегородки газовые кольцевые камеры переменного размера. Между гладкой цилиндрической частью сепарационной перегородки и разделителем газового потока образован щелевой кольцеобразный зазор, величина которого регулируется подвижной отражательной диафрагмой, выполненной в виде усеченного конуса и расположенной на наружной поверхности разделителя газового потока при помощи регулировочных винтов, расположенных на корпусе. После завихрителя расположен инерционный стабилизатор скорости потока газа, на выходе которого образована камера стабилизации скорости потока газа. В каналах, соединяющих газовую кольцевую камеру, образованную выходным патрубком и разделителем газового потока, с центральной камерой и полостью теплообменника, установлены электромагнитные клапаны, управляемые формирователем команд, соединенным с педалью газа. Результат заключается в повышении степени очистки, снижении токсичности и шума отработанных и выхлопных газов за счет индивидуальной настройки характеристик устройства к параметрам двигателя. 2 з.п. ф-лы, 3 ил.
