SU 1645578 A1, 30.04.1991. SU 348756 А, 07.09.1972. SU 191277 A, 09.03.1967. SU 1346828 A1, 23.10.1987. SU 217585 A, 07.05.1968. GB 2006329 A, 02.05.1979. US 4557226 A, 10.12.1985.
Имя заявителя:
Мартынюк Николай Павлович (MD), Мартынюк Елена Николаевна (UA)
Изобретатели:
Мартынюк Николай Павлович (MD) Шкилев Владимир Дмитриевич (MD) Мартынюк Елена Николаевна (UA) Доломанжи Георгий Петрович (MD) Фитткау Вилфриед (DE)
Патентообладатели:
Мартынюк Николай Павлович (MD) Мартынюк Елена Николаевна (UA)
Реферат

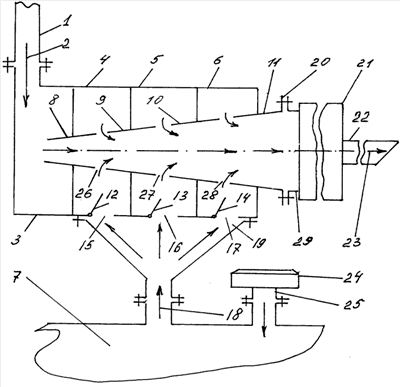

Изобретение относится к двигателестроению, и в частности к системе вентиляции картера двигателя внутреннего сгорания (д.в.с.). Устройство содержит последовательно подключенный к выпускному трубопроводу I отработавших газов эжектор 3, имеющий секции 4, 5, 6 и сопла 8, 9, 10 и 11, последние имеют форму усеченного конуса и расположены так, что диаметральные размеры каждого сопла увеличиваются от входа к выходу. Секции 4, 5, 6 через вакуумную полость 19 герметично соединены с картерным пространством 7 двигателя трубопроводом, а через сопло 11 с фланцем 20 и трубопровод 29 с глушителем шума отработавших газов. Такое выполнение позволит повысить эффективность вентиляции картера. 1 ил.
