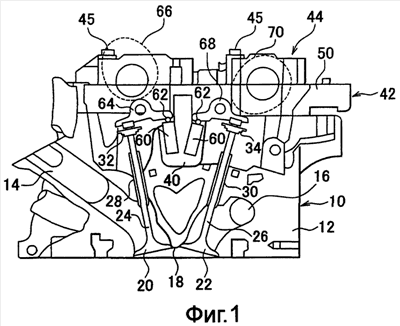

Участок (40) опоры регулятора зазора выполнен за одно целое с нижней опорой (50) кулачка. Нижняя опора (50) кулачка прикреплена к головке (12) блока цилиндров, в которую были вставлены впускной клапан (20) и выпускной клапан (22). После того как регулятор (60) зазора устанавливают на участке (40) опоры регулятора зазора, коромысло (64) размещают со стороны впуска, а коромысло (68) размещают со стороны выпуска. Затем распределительные валы размещают на нижней опоре (50) кулачка таким образом, что коромысло (64) контактирует с кулачком (66) впуска, а коромысло (68) контактирует с кулачком (70) выпуска. Верхнюю опору (44) кулачка затем устанавливают на нижнюю опору (50) кулачка, таким образом завершая опорную конструкцию распределительного вала. Такое выполнение упрощает сборку. 2 н. и 8 з.п. ф-лы, 2 ил.
