| ГИДРАВЛИЧЕСКИЙ ТОЛКАТЕЛЬ |  |
Номер публикации патента: 2179641 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F01L001/25 | | Аналоги изобретения: | DE 4343876 А1, 29.06.95. US 4648360 А, 10.03.87. DE 4436401 А1, 18.05.95. SU 1574845 А1, 30.06.90. GB 2089923 А, 30.06.82. |
| Имя заявителя: | ОАО "ПАО "Инкар" | | Изобретатели: | Ошуев В.М.
Яковлев В.А. | | Патентообладатели: | ОАО "ПАО "Инкар" |
Реферат | |

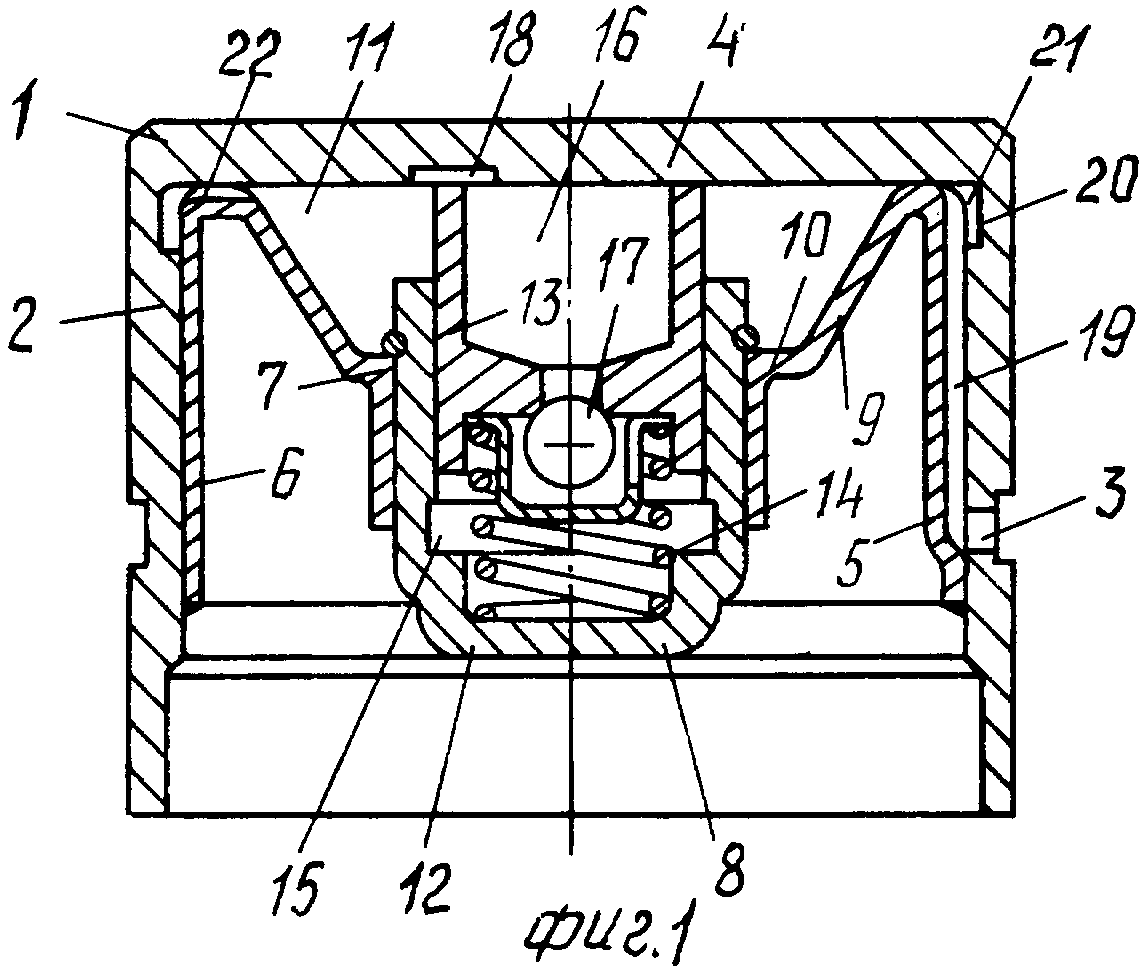

Изобретение относится к двигателестроению и может быть использовано в клапанных механизмах газораспределения двигателей внутреннего сгорания, в частности гидравлических толкателях. Технический результат заключается в повышении эффективности и надежности работы гидротолкателя. Гидравлический толкатель содержит корпус 1 в виде полого цилиндра 2, закрытый с одного конца дном 4. Радиальный канал 22 для подвода масла в кольцеобразный масляный резервуар 11 выполнен в тонкостенной втулке 5 в зоне контакта втулки с дном корпуса в диаметрально противоположной стороне по отношению к продольному маслоподводящему каналу 19, выполненному на наружном цилиндре 6 тонкостенной втулки. Каналы 22 и 19 соединены между собой кольцевым коллектором 21, ограниченным дном 4 корпуса, и кольцевой концентрической канавкой 20, выполненной на внутренней цилиндрической стенке 2 корпуса вблизи дна. Диаметрально противоположное расположение каналов 19 и 22 позволяет сохранить при остановленном двигателе наибольшее количество масла в кольцеобразном масляном резервуаре 11, подпитывающем центральную масляную полость 16 при наклонном расположении толкателя в различных положениях. 1 з.п. ф-лы, 3 ил.
|
