ТОЛКАТЕЛЬ КЛАПАНА ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ И СПОСОБ ЕГО ИЗГОТОВЛЕНИЯ |  |
Номер публикации патента: 2179249 |  |
Редакция МПК: | 7 | Основные коды МПК: | F01L001/14 | Аналоги изобретения: | SU 456426 А, 05.01.1975. US 3431896 А, 11.03.1969. FR 1553599 А, 10.01.1969. DE 2417747 А, 12.06.1975. ЕР 0066004 А1, 12.08.1982. |
Имя заявителя: | ООО "ДИЗЕЛЬ" | Изобретатели: | Зуев Б.К. | Патентообладатели: | ООО "ДИЗЕЛЬ" |
Реферат |  |

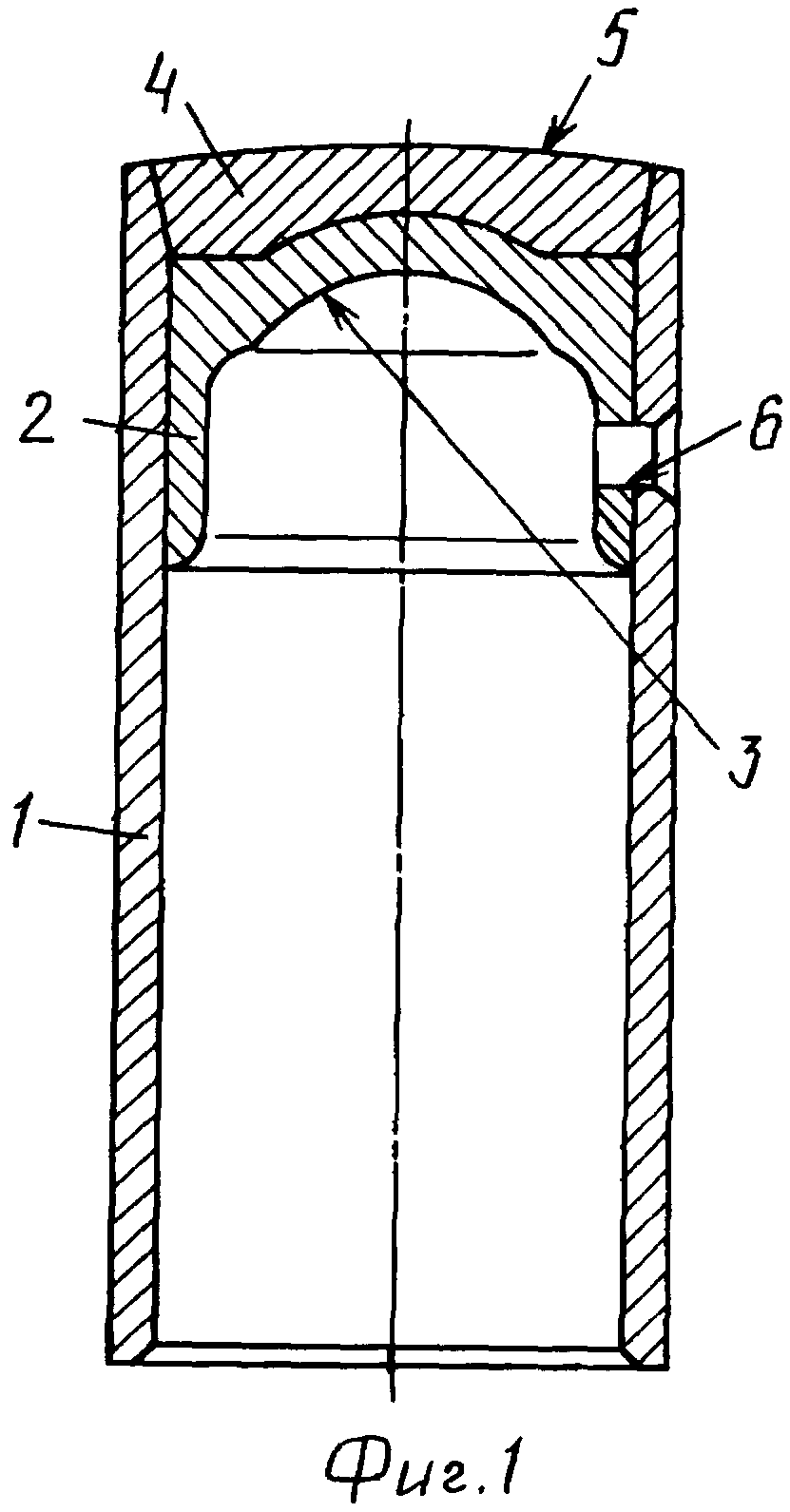

Изобретение относится к машиностроению и может быть использовано в механизмах газораспределения двигателей внутреннего сгорания (ДВС). Существующие конструкции толкателей, выполненных штамповкой из листового металла, не обеспечивают достаточной жесткости и возможности их изготовления в заданных габаритах с требуемыми показателями точности. Изобретение позволяет устранить указанные недостатки за счет того, что в толкателе клапана ДВС, содержащем корпус с цилиндрической направляющей поверхностью, износостойкую наплавку, расположенную в основании толкателя, и передающую поверхность, взаимодействующую с элементами привода, корпус выполнен в виде цельнотянутой втулки из листового металла, в которую впрессован колпачок со сферическим дном, являющийся частью заготовки, из которой выполнена втулка, причем внутренняя поверхность дна колпачка является передающей, а наружная вместе с выступающим над ней участком втулки образует гнездо под наплавку. 2 с.п. ф-лы, 2 ил.
|
