Имя заявителя:
Новосельцев Дмитрий Александрович (RU)
Изобретатели:
Новосельцев Дмитрий Александрович (RU)
Патентообладатели:
Новосельцев Дмитрий Александрович (RU)
Реферат

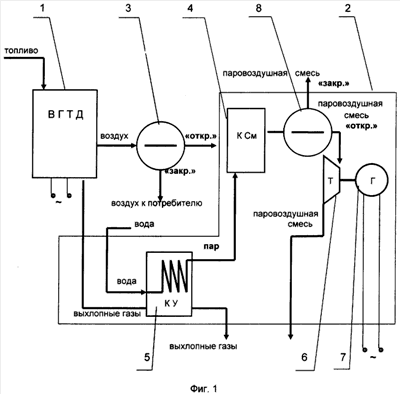

Изобретение относится к области газотурбинной техники, а именно к установкам для производства электроэнергии и сжатого воздуха, а также паровоздушной смеси для технологических целей. Многоцелевая газотурбинная энергетическая установка выполнена в виде двух функциональных модулей: модуля генератора сжатого воздуха, выполненного в виде вспомогательного газотурбинного двигателя, и модуля паротурбогенератора, со вспомогательными системами модулей, соединенных регулируемым узлом распределения сжатого воздуха. Узел распределения сжатого воздуха выполнен таким образом, чтобы осуществлять дискретное или плавное распределение сжатого воздуха между внешним потребителем или внешней сетью и модулем паротурбогенератора. Модуль паротурбогенератора выполнен в виде паровоздушной турбины и генератора с кинематической связью между ними и содержит котел-утилизатор и камеру смешения. В котле-утилизаторе осуществляется выработка перегретого пара, а в камере смешения осуществляется смешивание перегретого пара из котла-утилизатора со сжатым воздухом. Паровоздушная смесь из камеры смешения поступает в паровоздушную турбину. Установка также может содержать контактный конденсатор водяного пара, охладитель и расходный бак для воды, регулируемый узел отбора паровоздушной смеси, расположенный между камерой смешения и паровоздушной турбиной. Функциональные модули генератора сжатого воздуха и турбогенератора со вспомогательными системами модулей могут быть установлены на отдельных шасси. Изобретение позволяет обеспечить многофункциональность и гибкость в выборе режимов работы, увеличить ресурс модуля паротурбогенератора и улучшить экологические характеристики многоцелевой газотурбинной энергетической установки. 5 з.п. ф-лы, 2 ил.
