ТЕПЛОТРУБНЫЙ ОСЕВОЙ ДВИГАТЕЛЬ

Номер публикации патента: 2366821

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008107346/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F01K017/06   F01K025/00
Аналоги изобретения: RU 2287709 C2, 20.11.2006. RU 2056606 C1, 20.03.1996. SU 769038 A, 07.10.1980. US 4213299 A, 22.07.1998. WO 03/025351 A1, 27.03.2003.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Курский государственный технический университет" (RU)
Изобретатели: Ежов Владимир Сергеевич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Курский государственный технический университет" (RU)

Реферат

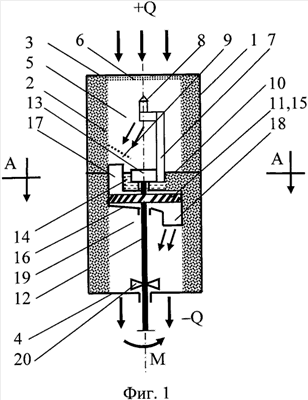

Изобретение относится к машиностроению. Теплотрубный осевой двигатель включает помещенные в одном корпусе испарительную камеру, покрытую изнутри фитилем, верхняя торцевая стенка которой покрыта полосами пористого материала, внутри которой располагается перфорированный сепарационный щит, конечный участок напорного трубопровода с форсункой и находящуюся в контакте с горячей средой, отделенную от нее перегородкой рабочую камеру, заполненную фитилем, в которой помещен корпус с размещенной в нем силовой турбиной, рабочее колесо которой и ротор питательного насоса насажены на вал, цилиндрический резервуар, сообщающийся через перфорированные стенки с фитилем, конденсационную камеру, также изнутри покрытую фитилем, являющимся продолжением фитиля рабочей камеры, и находящуюся в контакте с холодной средой. Внутри испарительной камеры помещен весь напорный трубопровод. Внутри рабочей камеры по продольной оси корпуса двигателя сверху вниз на валу поочередно помещены питательный насос и колесо силовой турбины. Питательный насос соединен с напорным трубопроводом, корпус которого находится в цилиндрическом резервуаре, днище которого помещено на верхней стенке корпуса силовой турбины. Внутри конденсационной камеры по ее продольной оси и центру нижней торцевой стенки проходит вал, снабженный пропеллером и соединенный снаружи с рабочим органом. Использование изобретения позволит повысить надежность и эффективность теплотрубного двигателя. 3 ил.
