RU 2211346 C1, 27.08.2003. RU 2219360 C1, 20.12.2003. RU 2375596 C1, 10.12.2009. US 6883303 B1, 26.04.2005. US 6763653 B2, 20.07.2004. US 4080783 A, 28.03.1978.
Имя заявителя:
Открытое акционерное общество "Авиадвигатель" (RU)
Изобретатели:
Сычев Владимир Константинович (RU) Язев Владимир Михайлович (RU) Кузнецов Валерий Алексеевич (RU)
Патентообладатели:
Открытое акционерное общество "Авиадвигатель" (RU)
Реферат

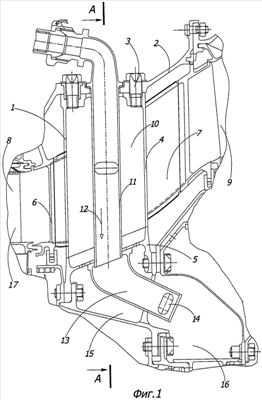

Изобретение относится к опорам турбин газотурбинных двигателей авиационного и наземного применения. Опора турбины газотурбинного двигателя содержит силовые стойки, внутри одной из которых расположена труба подвода охлаждающего воздуха с распределительным патрубком на выходе. Трубы подвода масла выполнены с установленным с внешней стороны наружного корпуса опоры воздушным коллектором. Внутренняя воздушная полость коллектора на входе соединена с каналом подвода охлаждающего воздуха, а на выходе через входную перфорацию в дефлекторе с воздушной полостью между цилиндрическим дефлектором трубы подвода масла и самой трубой. На выходе воздушная полость через выходную перфорацию в дефлекторе соединена с воздушной полостью силовой стойки. Внешний фланец трубы подвода масла выполнен с хвостовиком, установленным телескопически в радиальном направлении в прямоугольном отверстии коллектора. Изобретение позволяет повысить надежность опоры турбины газотурбинного двигателя. 6 ил.
