| ТУРБИННЫЙ ВАЛ, А ТАКЖЕ СПОСОБ ОХЛАЖДЕНИЯ ТУРБИННОГО ВАЛА |  |
Номер публикации патента: 2182976 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F01D005/08 F01D025/12 | | Аналоги изобретения: | DE 1551210 А, 15.01.1970. SU 730984 A, 05.05.1980. СH 259566 А, 31.01.1949. SU 1537840 A1, 23.01.1990. SU 1011872 А, 15.04.1983. SU 1673734 A1, 30.08.1991. |
| Имя заявителя: | СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE) | | Изобретатели: | ФЕЛЬДМЮЛЛЕР Андреас (DE)
ПОЛЛАК Хельмут (DE) | | Патентообладатели: | СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE) | | Номер конвенционной заявки: | 19624805.1 | | Страна приоритета: | DE | | Патентный поверенный: | Силаева Алла Александровна |
Реферат | |

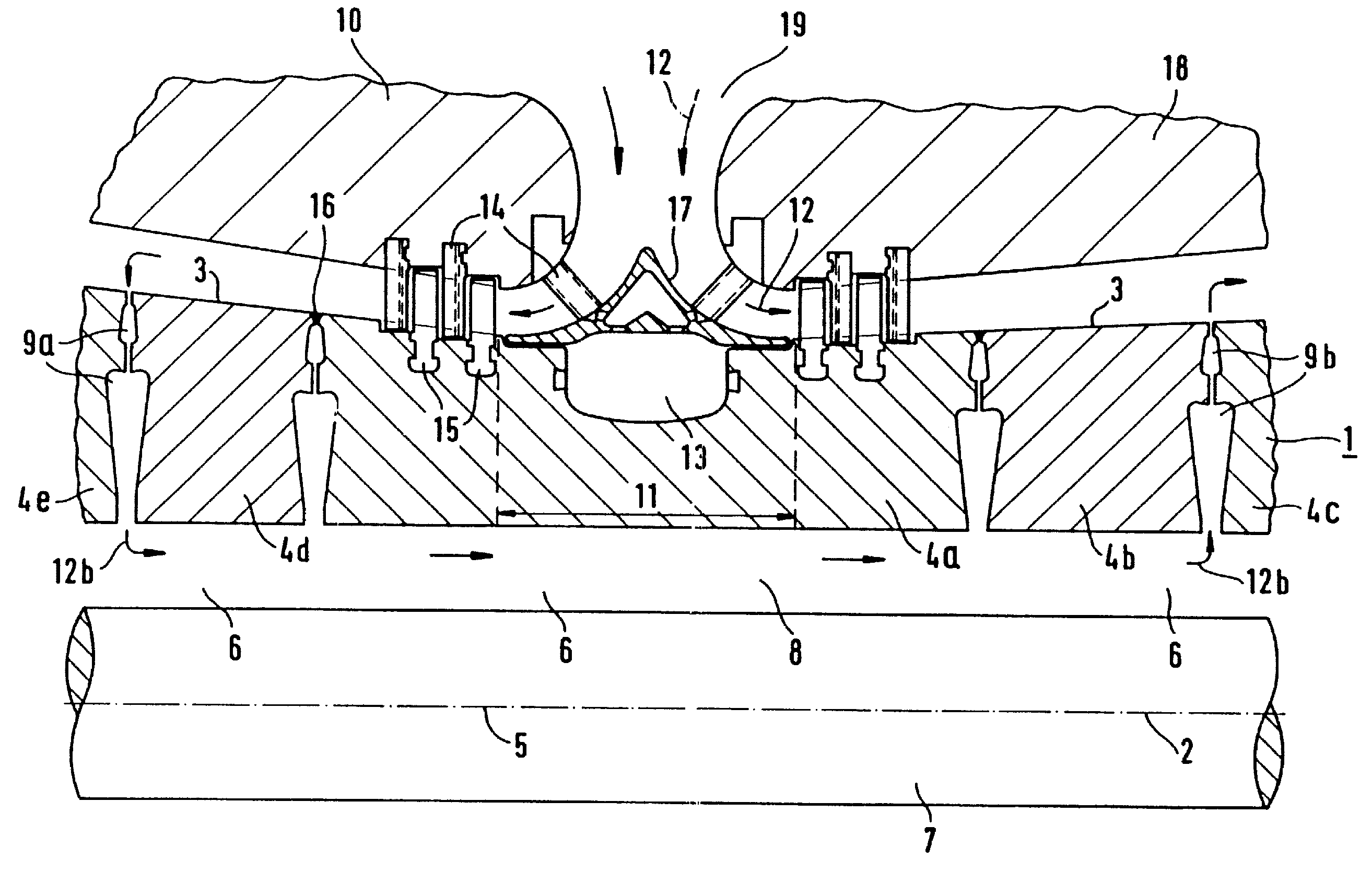

Турбинный вал паровой турбины, проходящий вдоль главной оси, содержит ряд расположенных вдоль главной оси аксиально друг за другом цилиндрических отрезков вала. Отрезки вала вдоль общей соединительной оси имеют отверстие, через которое проходит стяжной элемент. Между стяжным элементом и по меньшей мере одним отрезком вала образован осевой зазор и предусмотрены два разнесенных в осевом направлении радиальных канала, которые соединены гидравлически с осевым зазором и выходят на внешнюю поверхность. Осевой зазор через два радиальных канала на двух различных уровнях давления соединен гидравлически с потоком рабочей среды, приводящей в действие турбинный вал. Способ охлаждения турбинного вала заключается в том, что охлаждающий пар вводят через первый радиальный канал в осевой зазор между стяжным элементом и отрезком вала и выводят из турбинного вала через второй радиальный канал. Ответвленный из потока свежего пара поток охлаждающего пара проходит через первый радиальный канал в проходящий в осевом направлении зазор и оттуда через второй радиальный канал снова в поток свежего пара. Изобретения повышают эффективность охлаждения. 2 с. и 7 з.п. ф-лы, 1 ил.
|
