ДИФФУЗОР ДЛЯ КОЛЬЦЕВОЙ КАМЕРЫ СГОРАНИЯ, В ЧАСТНОСТИ ДЛЯ ТУРБИННОГО ДВИГАТЕЛЯ САМОЛЕТА, А ТАКЖЕ КАМЕРА СГОРАНИЯ И АВИАЦИОННЫЙ ТУРБОВИНТОВОЙ ДВИГАТЕЛЬ, СОДЕРЖАЩИЕ ТАКОЙ ДИФФУЗОР
GB 589030 A, 10.06.1947. EP 0628728 A1, 14.12.1994. WO 96/23978 A1, 08.08.1996. EP 0523935 A1, 20.01.1993. RU 40670 U1, 20.09.2004. SU 1032866 A1, 09.02.1995.

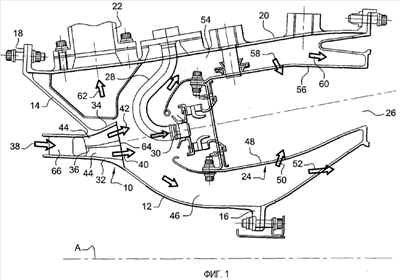

Диффузор для кольцевой камеры сгорания с одной зоной, в частности для авиационного турбовинтового двигателя, содержит разделительный элемент, разделяющий поток воздуха, выходящий из компрессора, на два кольцевых диффузионных потока. Разделительный элемент образован тонким листом, соединенным конструкционными рычагами с внутренней и наружной кругообразно симметричными стенками диффузора. Угол расширения каждого диффузионного потока, образованный указанным тонким листом в диффузоре, составляет приблизительно 12-13°. Топливные форсунки в камере сгорания расположены на одной линии с участком нижнего по потоку конца тонкого листа, образующего разделительный элемент, и ориентированы относительно продольной оси камеры сгорания, по существу, так же, как и указанный участок нижнего по потоку конца. Изобретение направлено на создание компактного диффузора, позволяющего оптимально разделять поток воздуха, выходящий из компрессора, на два диффузионных потока, питающих камеру сгорания с одной зоной, минимизирующую потери напора, оптимизирующую распределение расхода питающего и охлаждающего потока к камере сгорания и минимизирующую возмущения, вызванные отбором воздуха в самолете с конца камеры сгорания. 3 н. и 9 з.п. ф-лы, 4 ил.
