УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ПОЛОЖЕНИЯ ПОВОРОТНЫХ НАПРАВЛЯЮЩИХ ЛОПАТОК КОМПРЕССОРА ИЛИ ТУРБИНЫ ГАЗОТУРБИННОГО ДВИГАТЕЛЯ

Номер публикации патента: 2389877

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008144741/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F01D007/00
Аналоги изобретения: RU 2098670 C1, 10.12.1997. RU 2206796 С2, 20.06.2003. SU 1760797 A1, 30.01.1994. RU 2157901 C1, 20.10.2000. DE 4102188 A1, 06.08.1992. US 2008206045 A1, 28.08.2008.

Имя заявителя: Открытое акционерное общество "АВИАДВИГАТЕЛЬ" (RU)
Изобретатели: Харин Сергей Александрович (RU)
Крючков Юрий Александрович (RU)
Увин Алексей Евгеньевич (RU)
Красинский Леонид Григорьевич (RU)
Патентообладатели: Открытое акционерное общество "АВИАДВИГАТЕЛЬ" (RU)

Реферат

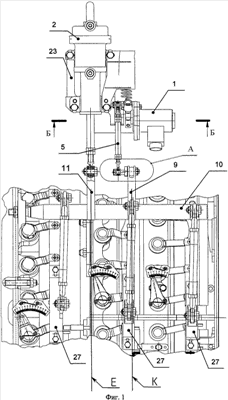

Устройство предназначено для регулирования положения поворотных направляющих лопаток компрессора или турбины газотурбинного двигателя. Технический результат - гарантируется безотказность работы устройства за счет обеспечения достоверности измерения фактических углов НА положения лопаток компрессора или турбины ГТД при выходе из строя механизма привода указанных лопаток. Устройство для регулирования положения поворотных направляющих лопаток компрессора или турбины газотурбинного двигателя включает размещенные снаружи корпуса компрессора или турбины синхронизирующие кольца, связанные с направляющими лопатками регулируемыми тягами и механизмом привода, содержащим по меньшей мере один датчик углов положения лопаток. Датчик углов положения лопаток связан с одним из валов привода лопаток через рычаги и дополнительную тягу, один конец которой шарнирно соединен с одним из рычагов вала привода лопаток, а второй конец дополнительной тяги - с рычагами датчика, при этом рычаги вала привода лопаток, один из которых кинематически связан с датчиком, а второй - с механизмом привода, выполнены раздельно на валу привода с возможностью перемещения в параллельных плоскостях. 3 ил.
