US 6257834 В1, 10.07.2001. US 4277222 А, 07.07.1981. US 3199294 А, 10.08.1965. US 5996331 А, 07.12.1999. RU 2130124 С1, 10.05.1999. SU 556221 А, 30.04.1977.

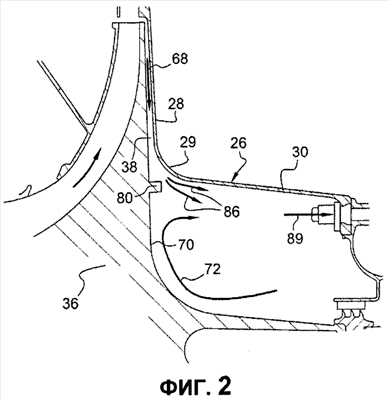

Газотурбинный двигатель содержит центробежный компрессор и кольцевой диффузор, установленный на выходе компрессора и содержащий задний кольцевой фланец по существу L-образного сечения, выполненный на выходе крыльчатки компрессора и ограничивающий вместе с задней радиальной стороной крыльчатки кольцевую полость, вентилируемую за счет отбора воздуха на выходе компрессора. Отбираемый воздух циркулирует в полости в сторону выхода и в сторону оси вращения компрессора. В этой полости размещен, по меньшей мере, один кольцевой отражатель, расположенный между задней стороной крыльчатки и задним кольцевым фланцем диффузора, чтобы препятствовать подъему горячего воздуха вдоль задней стороны крыльчатки и чтобы ускорить прохождение воздуха, отбираемого на выходе компрессора, и вызвать отклонение горячего воздуха в сторону выхода. Отражатель выполнен в радиальном направлении на уровне соединения между передней радиальной частью и задней цилиндрической частью кольцевого фланца диффузора. Изобретение направлено на повышение эффективности охлаждения. 11 з.п. ф-лы, 5 ил.
