US 880479 А, 25.02.1908. US 4208165 А, 17.06.1980. SU 404956 А, 22.10.1973. JP 58185903 А, 29.10.1983. US 2637521 А, 05.05.1953. GB 639382 А, 28.06.1950.
Имя заявителя:
ДЖЕНЕРАЛ ЭЛЕКТРИК КОМПАНИ (US)
Изобретатели:
БРАКЕН Роберт Джеймз (US) МЕРФИ Джон Томас (US) СУОН Стефен (US) СИМКИНС Джеффри Роберт (US) ГАЗЗИЛЛО Клемент (US)
Патентообладатели:
ДЖЕНЕРАЛ ЭЛЕКТРИК КОМПАНИ (US)
Приоритетные данные:
11.11.2005 US 11/270,925

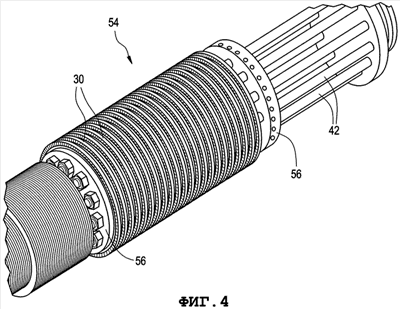

Реферат
Паровая турбина содержит узел статора и узел ротора. Узел статора включает в себя статорные пластины, содержащие основной корпус статора, имеющий плоскую форму. Основной корпус статора включает в себя первую и вторую осевую торцевую поверхность, противоположную первой, аэродинамическую базовую поверхность статора на внутреннем по радиусу краю основного корпуса статора, сопла, направляющие поток пара и проходящие по радиусу внутрь от аэродинамической базовой поверхности статора, и уплотнение статорных пластин, установленное для предотвращения воздействия пара на торцевые поверхности статорных пластин. Узел ротора включает в себя роторные пластины, содержащие основной корпус ротора, имеющий плоскую форму. Основной корпус ротора включает в себя первую осевую торцевую поверхность и вторую осевую торцевую поверхность, противоположную первой, аэродинамическую базовую поверхность ротора на внешнем по радиусу краю основного корпуса ротора, лопатки, принимающие поток пара и проходящие по радиусу наружу от аэродинамической базовой поверхности ротора, и уплотнение роторных пластин, установленное для предотвращения воздействия пара на осевые торцевые поверхности статорных пластин. Достигается уменьшение стоимости и времени изготовления паровой турбины и ее узлов, за счет использования пластин, при исключении утечек пара между ними. 3 н. и 7 з.п. ф-лы, 13 ил.
